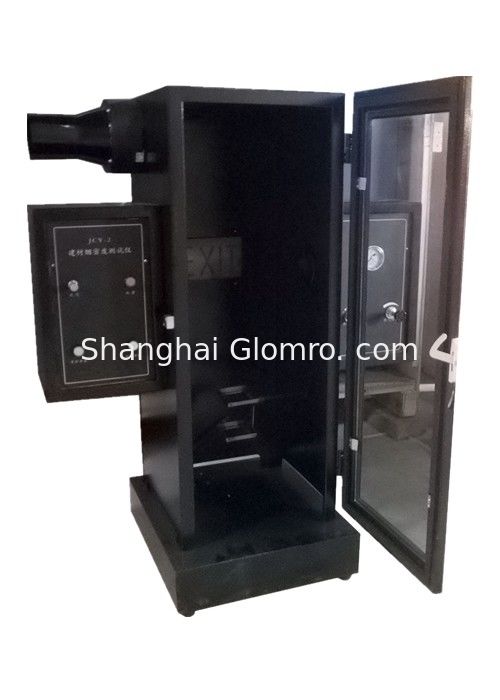

Le PLC intelligent d'appareil de contrôle de densité de fumée a commandé pour le matériau de construction

Testeur de densité de fumée de matériaux de construction

Tout d’abord, le champ d’application :
Le testeur de densité de fumée de matériaux de construction est développé selon les conditions techniques stipulées dans la norme nationale GB/T8627-2007 « Méthode de test de densité de fumée de combustion ou de décomposition de matériaux de construction », et est applicable à la combustion statique de matériaux de construction et de leurs produits et autres matériaux. Détermination de la production de fumée.

Deuxièmement, les caractéristiques du produit
1. Cet équipement adopte un contrôle PLC, qui est logique, intelligent, stable et fiable.
2. Les brûleurs principaux et auxiliaires peuvent être tournés automatiquement et positionnés avec précision.
3. Peut répondre à diverses opérations, enregistrements, courbes de temps et calculs de résultats lors du test.

Troisièmement, les paramètres techniques pertinents
1. Densité maximale de fumée (MSD) et niveau de densité de fumée (SDR) pour l'éprouvette : 0-100 % en continu
Mesure, calcul automatique ;
2. L'erreur de correction ne dépasse pas 3 % avec une jauge de lumière standard ;
3. Pression de service du bec Bunsen (210 ± 5) KPa ;
4. Le bec Bunsen a appliqué une flamme à l'échantillon pendant 4 min ;
5. Lampe allumée : la lampe à vie, la longueur est de 260 mm, le diamètre de la buse est de 0,13 mm et l'angle est de 45° avec le boîtier ;
6. Système photoélectrique : la source de lumière est une ampoule, la puissance est de 15 W et la tension de fonctionnement est de 6 V ;
7. Système d’échappement : Cette machine est équipée d’un puissant ventilateur d’extraction. Après le test, il peut évacuer l'air évacué ;
8. Plage de mesure de la densité de la fumée : 0 ~ 100 % ;
9. Précision de mesure de la densité de fumée : ± 3 % ;
10. Récepteur : pour la cellule photoélectrique en silicium, la transmission est de 0 % sans lumière et la transmission est de 100 % sans obstruction.
par;
11. Pression d'utilisation du brûleur principal : 276KPa (réglable) ;
12. Synchronisation automatique, allumage automatique, évacuation automatique des fumées ; le flux lumineux peut être phasé, données de test d'étalonnage linéaire
plus précis;
13. Source de gaz : 95 % de gaz propane ou de gaz de même pureté (fourni par le client) ;
14. Longueur * Largeur * Hauteur 740 * 500 * Hauteur 900 (mm)

Conditions de travail
1. Température ambiante : 0°C -40°C ;
2. Humidité relative : ≤85 %
3. Tension et puissance d'alimentation : 220 V ± 10 %, 50 Hz, 100 W ;
4. Pression du gaz : 0-0,3 MPa (réglable) ;
5. Exigences environnementales et de test : L'instrument doit être utilisé de manière à éviter tout éclairage ou réflexion directe sur l'instrument ; après 90 minutes de test, la source de gaz doit être éteinte pour refroidir l'instrument pendant 15 minutes.
6. Débit d'air ambiant : aucun débit d'air forcé pendant les conditions de travail ;
7. L'instrument doit être placé dans une hotte pour les tests ;
Norme de conception : GB/T8627-2007 « Méthode d'essai pour la densité de la fumée de combustion ou de décomposition des matériaux de construction »
Répondre à la norme : GB/T8627 ASTM D2843

Quatrièmement, la configuration du produit
1. Boîte à tabac 1
2. Grand scorpion 1
3. 3 mailles métalliques (encadrées sur le porte-échantillon)
4. Une boîte de collecte (dans le cadre inférieur du porte-échantillon)
5. Filtrez 3 pièces (pour l'indice de transmission de la lumière, voir le signe numérique sur le manchon métallique de l'objectif)
6. Cordon d'alimentation 1
7. Tuyau en caoutchouc 1
8. Vanne moyenne pression 1
9. Disque U (y compris le logiciel de l'appareil) 1
10. Mode d'emploi 1 exemplaire
11. Certificat 1

Le testeur de densité de fumée de matériaux de construction est développé selon les conditions techniques stipulées dans la norme nationale GB/T8627-1999 « Méthode de test de densité de fumée de combustion ou de décomposition de matériaux de construction ». Comparé à l'instrument original qui utilise la technologie monopuce pour réaliser la fonction de test, le produit présente les caractéristiques suivantes :
1. Entièrement informatisé, hautement automatisé, sûr et fiable.
2. Augmentez l'interface de sortie des résultats de mesure et enregistrez directement les résultats expérimentaux, ou vous pouvez les lire à tout moment.
3. Remplacez l'enregistrement manuel par un enregistrement informatique et testez ensemble les données et les graphiques collectés pour imprimer l'enregistrement de test, ce qui est plus propice à une gestion standardisée ;
L'instrument a une conception structurelle raisonnable, un fonctionnement et une maintenance pratiques, et convient à la détermination de la production statique de matériaux brûlants pour les matériaux de construction et leurs produits et matériaux solides.

Spécifications principales
1. Pour la densité maximale de fumée (MSD) et le niveau de densité de fumée (SDR) de l'éprouvette : 0 à 100 % mesurable en continu, calcule et imprime automatiquement les résultats du test ;
2. Utilisez un filtre standard pour corriger l'erreur d'au moins 3 %
3. Pression de service du bec Bunsen (210 ± 5) KPa ;
Conditions de travail des instruments
1. Température ambiante : 0°C -40°C ;
2. Humidité relative : ≤ 85 %
3. Tension et puissance d'alimentation : 220 V ± 10 %, 50 Hz, 100 W ;
4. Gaz combustible : Bingane ayant une pureté d'au moins 85 % ;
5. Pression du gaz : 0-0,3 MPa (réglable) ;
6Exigences environnementales et de test : lorsque l'instrument fonctionne, il doit éviter l'éclairage direct ou la réflexion sur l'instrument ; après 90 minutes de test, la source de gaz doit être éteinte pour refroidir l'instrument pendant 15 minutes.
7. Débit d'air ambiant : aucun débit d'air forcé pendant les conditions de travail ;
8. L'instrument doit être placé dans une hotte pour les tests ;
