Modèle de produit: | BXT-YZ-712 | Alimentation d'entrée: | 220V50Hz |
---|---|---|---|
Puissance des machines: | 150W | Chaîne de sensibilité: | Vitesses 1-10 |
Vitesse de transmission: | 25-28 mètres | ||
Surligner: | Machine d'inspection d'aiguille de Benchtop,Détecteur de métaux d'aiguille d'habillement,Machine d'inspection d'aiguille de chapeaux |

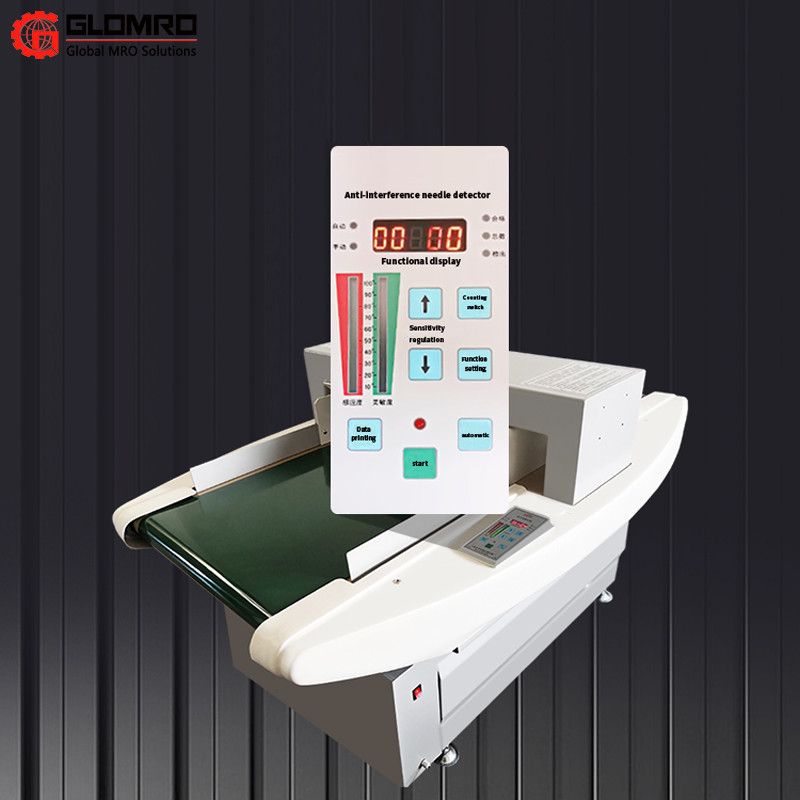

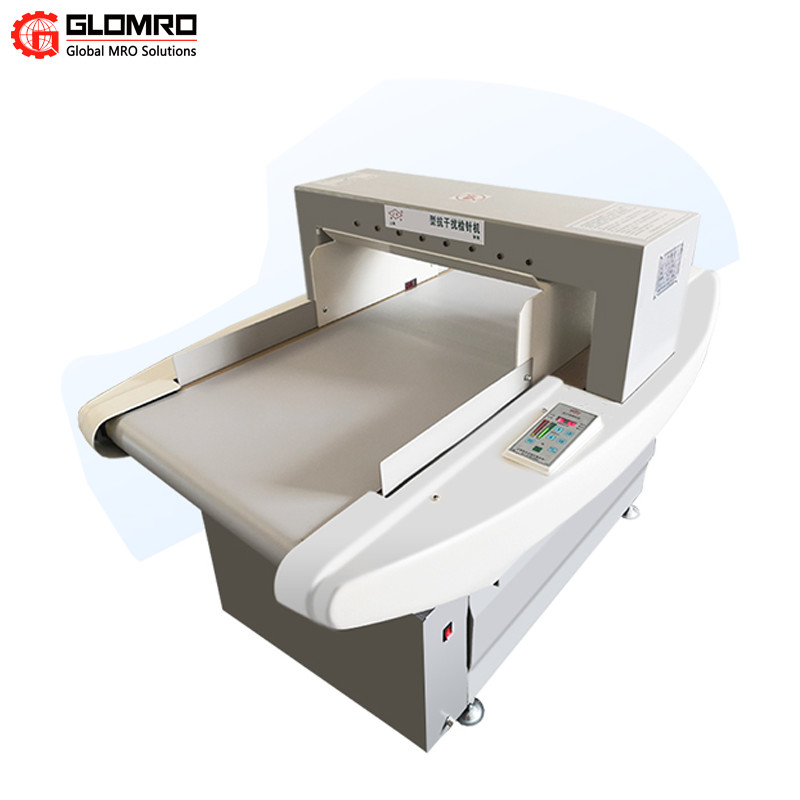

Appareil de contrôle d'aiguille
一, une machine utilisée pour l'essai
Le principe de travail de la machine d'inspection d'aiguille est que d'abord le stimulant et abaisser des sondes pour recevoir et traiter le signal, et puis le bloc intégré électrique fort, bloc intégré de contrôle de sensibilité, signal recevant le bloc intégré et le bloc intégré par sortie de signal pour terminer les travaux de détection.
Quand les marchandises par la machine d'essai d'aiguille ont cassé des aiguilles ou contiennent le métal de fer et d'autres substances, la machine d'essai d'aiguille n'est pas permise de passer, la machine détectée d'essai d'aiguille en métal de fer alarmera automatiquement, et la bande de conveyeur de nouveau à la position originale des marchandises ; L'inspecteur peut rapidement trouver l'emplacement de l'aiguille cassée selon l'emplacement du voyant de signalisation cassé de signal d'aiguille. Réciproquement, si aucun métal n'est détecté, la marchandise peut passer par le canal de machine d'inspection d'aiguille. Selon les règlements que les textiles d'exportation doivent passer la détection cassée d'aiguille, les marchandises qui passent la détection cassée d'aiguille par la machine d'inspection d'aiguille peuvent être exportées.
二, niveau d'instruction et d'opération de machine d'essai d'aiguille
L'instrument d'essai est un instrument d'essai de haute précision, ainsi l'utilisateur doit suivre les règles suivantes :
méthode (de 一) de mouvement d'instrument :
1, méthode mobile d'instrument :
Les 4-6 hommes forts choisis, le support des deux côtés de la machine, mains du plus bas de gamme des deux ailes de l'instrument, vous pouvez déplacer la machine entière à volonté. Ne devez pas
Un axe de convoyeur qui finit une bande de conveyeur à la main. Autrement, l'axe de transmission sera endommagé, de ce fait endommageant l'effet de détection.
2, méthode d'instrument de poussée :
Il y a quatre volants au fond de l'instrument. En se déplaçant au niveau, seulement deux personnes doivent se tenir des deux côtés de l'instrument et utiliser leurs mains pour forcer vers la destination
Poussez juste dessus. Mais il ne doit pas se heurter d'autres objets.
conditions et méthodes de placement d'instrument (de 二) :
1, l'instrument ne peut pas être placé dans l'atelier avec les fils à haute tension, pour ne pas être y mêlé par les ondes radio actuelles et externes.
2, position d'instrument au-dessus de la lampe fluorescente, doivent être plus de deux mètres à partir de l'avion d'instrument, et la partie supérieure de l'instrument est la meilleure fan non installée (fan de plafond),
Éviter également l'interférence extérieure.
3. Il y a quatre boulons de soutien au fond de l'instrument, qui jouent le rôle de l'appui horizontal d'équilibre. Par conséquent, les quatre goupilles de soutien doivent être nivelées avant emploi
Appui d'équilibre. Ceci peut jouer un rôle anti-parasitage.
Modèle de produit | BXT-YZ-712 BXT-YZ-812 |
BXT-YZ-715 BXT-YZ-815 |
BXT-YZ-720 BXT-YZ-820 |
BXT-YZ-725 BXT-YZ-825 |
BXT-YZ-730 BXT-YZ-830 |
Approvisionnement de puissance d'entrée | 220v50Hz | ||||
Puissance de machine | 150w | ||||
Chaîne de sensibilité | Vitesses 1-10 | ||||
Vitesse de transmission | 25-28 mètres | ||||
Taille millimètre d'inspection | 120 | 150 | 200 | 250 | 300 |
Exactitude millimètre d'inspection | Boule diameter≥1.0 de fer | Boule diameter≥1.2 de fer | Boule diameter≥1.5 de fer | Boule diameter≥2.0 de fer | Boule diameter≥2.5 de fer |
Largeur millimètre d'inspection | 600mm | ||||
Taille cm de produit | 165*103*92 | 165*103*95 | 165*103*100 | 165*103*105 | 165*103*110 |
Poids net kilogramme | 160 | 160 | 165 | 165 |
170 |
Numéro de type | BXT-YZ-ST | BXT-YZ-ST12 | BXT-YZ-ST15 | BXT-YZ-ST20 | BXT-YZ-ST25 | BXT-YZ-ST30 | BXT-YZ-ST35 | BXT-YZ-ST40 |
Diamètre de boule de fer | 0.5Фmm | 0.8Φmm | 1Φmm | 1.0-1.2Φmm | 1.2Φmm | 1.5Φmm | 2Φmm | 2.5Φmm |
Métaux non ferreux tels que le cuivre et l'aluminium | 1Фmm | 1.2Φmm | 1.3Φmm | 1.5Φmm | 2Φmm | 2.5Φmm | 3.5Φmm | 4Φmm |
Diamètre de SUS d'acier inoxydable | 1.2Фmm | 1.5Φmm | 1.8Φmm | 1.8Φmm | 2.5Φmm | 3.5Φmm | 4Φmm | 4.5Φmm |
Vitesse sensible | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
Taille millimètre d'inspection | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
Numéro de type | BXT-YZ-AL |
Approvisionnement de puissance d'entrée | 220v50Hz |
Puissance de moteur | 60W |
Puissance de machine | 90W |
Taille millimètre de produit | 1330*700*930MM |
