Description du produit:

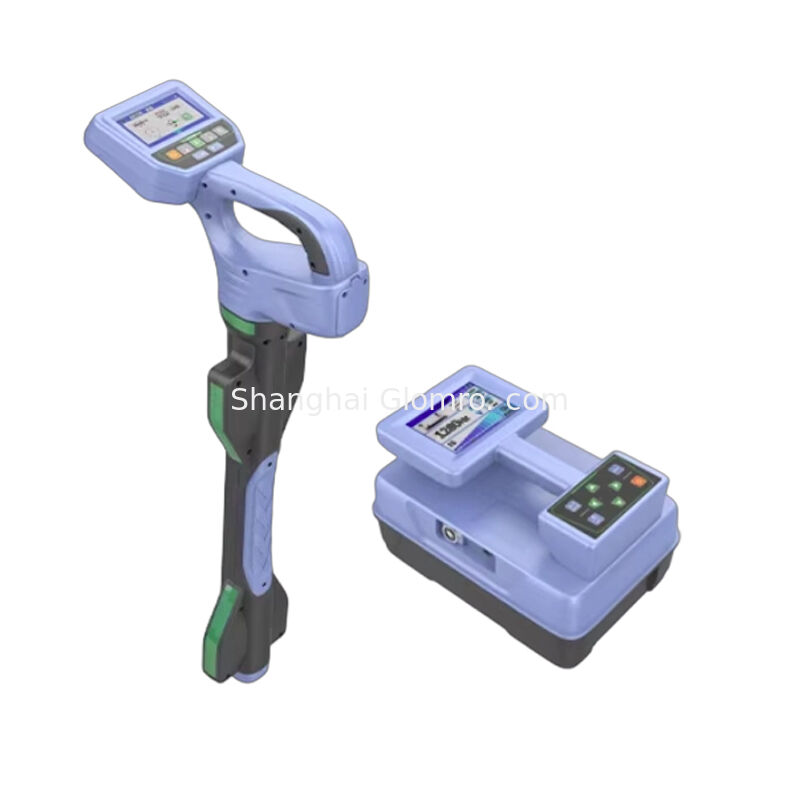

Ce système professionnel de détection de conduites souterraines et de câbles se compose d'un récepteur et d'un émetteur performants, conçus pour les équipes de maintenance, de construction et d'ingénierie des services publics.Il intègre la détection de pipeline multi-fréquence, une identification précise des câbles et des fonctions optionnelles de localisation des défauts, permettant un suivi efficace, une mesure de profondeur et une surveillance actuelle des conduites métalliques et non métalliques enfouies,ainsi que des câbles d'alimentation et de communicationAvec plusieurs modes de détection (connexion directe, couplage inductif, induction) et un fonctionnement intuitif à écran tactile, il offre des performances fiables dans des environnements souterrains complexes.support de détection à longue distance jusqu'à 20 km et de mesure de profondeur jusqu'à 20 m, tout en respectant les normes internationales de sécurité (série IEC61010).
Principales caractéristiques de cette machine
1) Détection multifrequence: prend en charge 12 fréquences actives (577 Hz 201 kHz) plus détection passive de fréquence de puissance 50/60 Hz, assurant la compatibilité avec divers types de câbles et de pipelines.
2)Modes de détection flexibles: offre des méthodes de détection de pointe, nulle et audio pour la détection des pipelines, avec trois méthodes d'entrée (connexion directe, couplage inductif,L'expérience de l'équipement de l'aérospatiale a montré que les capacités de l'aérospatiale sont très différentes..
3)Positionnement de haute précision: offre une précision de positionnement horizontal de ± 5% (profondeur enterrée de 0 à 3 m) et de ± 15% (profondeur enterrée de 3 à 20 m), avec une visualisation claire du signal via un écran complet classique,les modes d'affichage des courbes.
4)Identification intelligente des câbles: utilise des pinces flexibles pour identifier simultanément 1 à 10 câbles, avec des contrôles d'étalonnage et de direction intégrés pour des résultats fiables.
5)Longue portée et durable: le récepteur peut détecter des câbles jusqu'à 20 km (connexion directe) et dispose d'une batterie de 6400 mAh; l'émetteur fournit une puissance réglable de 10 W avec une capacité de 12800 mAh,avec une alimentation en lithium-ion robuste.
6)Conception conviviale: équipée d'un grand écran LCD tactile capacitif (récepteur 4,3" / émetteur 5,6") et d'interfaces intuitives, ainsi que d'une protection contre la surcharge et le court-circuit pour un fonctionnement sûr.
7)Fonctions avancées en option: Prend en charge la localisation des défauts de sol en A-frame et l'identification des câbles basée sur un stéthoscope, élargissant les scénarios d'application pour le dépannage des services publics.
8)Conformité et sécurité: répond aux normes IEC61010 et IEC61326, assurant une utilisation sûre dans les environnements industriels et de construction.
Spécification du modèle
| Modèle |
Profondeur de détection |
Durée de détection |
Emplacement du tracé du pipeline |
Emplacement de la profondeur enterrée du pipeline |
3 Modes de détection |
Bluetooth intégré |
Emplacement de la défaillance du câble à faible résistance |
Identification du câble |
Surveillance et contrôle à distance |
Emplacement de la défaillance du câble à haute résistance |
Positionnement GPS intégré |
Emplacement des pipelines non métalliques |
Positionnement et cartographie au niveau du centimètre |
| Le GLO-9500G Pro |
5 m |
3 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| Le GLO-9500A Pro |
5 m |
3 km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| Le GLO-9600G Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| Le GLO-9600A Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| Le GLO-9800G Pro |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| Le GLO-9800A Pro |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| Le GLO-9900G Pro |
20m |
20 kilomètres |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| Le GLO-9900A Pro |
20m |
20 kilomètres |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| Le GLO-9900X Pro |
20m |
20 kilomètres |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| Le GLO-9900R Pro |
20m |
20 kilomètres |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Spécifications du récepteur
| Nom de l'article |
Détails |
| Fonction |
Détection des conduites, suivi de la position du câble, indication de direction, mesure de la profondeur, mesure du courant, identification du câble |
| Énergie |
7Batterie au lithium rechargeable de 6400 mAh à courant continu de 4 V |
| Méthodes d'entrée |
Coil de réception intégrée, pince flexible externe, cadre A externe |
| Réception des fréquences |
fréquences de détection actives: 577 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz
Fréquence de puissance Fréquences de détection passive: 50 Hz, 60 Hz |
| Modes de détection des pipelines |
Méthode de pointe, méthode nulle, méthode audio |
| Affichage de détection des pipelines |
Mode de positionnement classique, mode de signal à plein écran, mode de courbe de signal |
| Portée de détection des pipelines |
Méthode de raccordement direct: jusqu'à une longueur de câble de 20 km
Méthode d'accouplement par induction: jusqu'à une longueur de câble de 0 à 10 km
Méthode d'induction: adaptée aux câbles enfouis à moins de 2 m |
| Précision de la profondeur |
Précision de positionnement horizontale: ±5% (profondeur enterrée de 0 à 3 m) ±15% (profondeur enterrée de 3 à 20 m) |
| Indication audio |
Tone FM variable selon la force du signal |
| Distance d'interférence |
Méthode d'accouplement par induction: aucune interférence au-delà de 5 m
Méthode d'induction: aucune interférence au-delà de 20 m
Identification du câble: aucune interférence au-delà de 5 m (méthode d'accouplement par induction) |
| Identification du câble |
Méthode d'identification: identification intelligente par pince flexible; nombre de câbles identifiables: 1 ̇ 10
Valeur d'étalonnage: une condition pour une identification réussie est que le pourcentage actuel du signal reçu par rapport au signal transmis soit compris entre 75% et 135%
Directionalité: une condition pour une identification réussie est que les directions de la pince émetteur, de la pince récepteur et du signal chargé doivent être cohérentes |
| Plage de détection d'identification du câble |
Méthode de raccordement direct: résistance de boucle identifiable 0Ω8kΩ
Méthode d'accouplement par induction: résistance de boucle identifiable 0Ω1kΩ |
| Disque LCD |
4écran LCD tactile capacitif de 0,3 pouces |
| Les dimensions |
Approximativement 336,5 mm × 140,6 mm × 785,3 mm |
| Serre à courant souple |
Longueur approximative 620 mm, diamètre du fil approximatif 8 mm |
| Diamètre intérieur de bobine flexible |
φ200 mm |
| Normes de conformité |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Niveau de pollution 2 |
Spécifications du transmetteur
| Nom de l'article |
Détails |
| Fonction |
Mode de transmission de signal à fréquences multiples pour la détection des voies des pipelines, l'identification des câbles et l'emplacement des défauts |
| Énergie |
11une batterie au lithium rechargeable de 12800 mAh à courant continu de 1 V |
| Méthodes d'entrée |
Sortie de connexion directe, méthode d'induction, couplage par pince |
| Fréquences de sortie |
Les fréquences suivantes sont utilisées: 577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Puissance de sortie |
10W max, réglable à 10 niveaux, correspondance d'impédance en temps réel entièrement automatique |
| Voltage de sortie de connexion directe |
150 Vpp au maximum |
| Protection du circuit |
Protection contre la surcharge et le court-circuit |
| Disque LCD |
5LCD tactile capacitif de 6 pouces |
| Dimensions de l'instrument |
Le nombre d'échantillons est calculé en fonction de la fréquence de production de l'échantillon. |
| Le poids |
Émetteur: 3,85 kg, pince à émetteur: 1,12 kg |
| Dimensions des pinces d'émetteur |
Pour les véhicules à moteur à combustion |
| Diamètre intérieur de la pince à émetteur |
φ150 mm |
| Longueur du câble de la pince d'émetteur |
3m |
| Normes de conformité |
La norme IEC 61010-1 est appliquée à tous les véhicules de la catégorie I. |
