Description du produit :

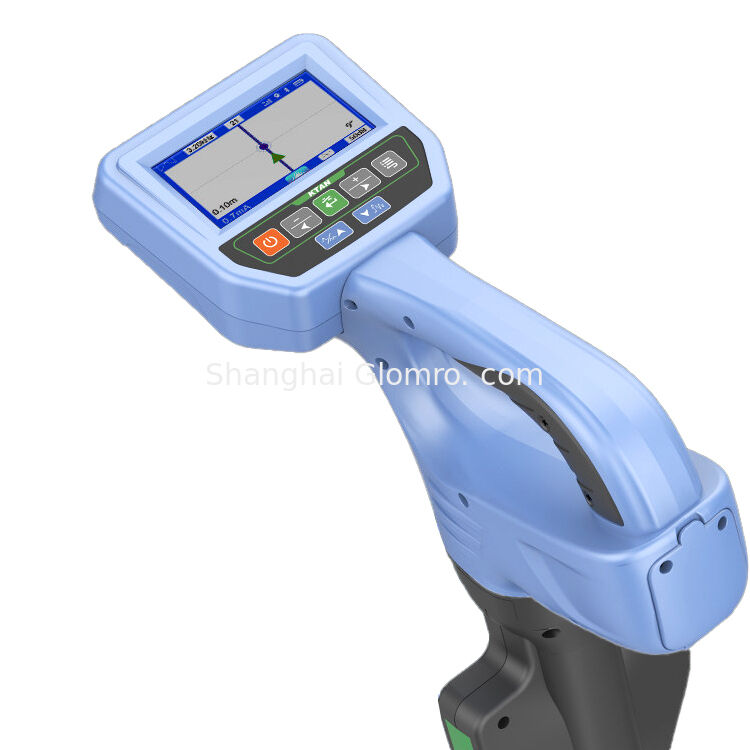

Ce système professionnel de détection de pipelines et de câbles souterrains se compose d'un récepteur et d'un émetteur hautes performances, conçus pour les équipes de maintenance, de construction et d'ingénierie des services publics. Il intègre une détection de pipeline multifréquence, une identification précise des câbles et des fonctions optionnelles de localisation des défauts, permettant un traçage, une mesure de profondeur et une surveillance efficaces du courant des pipelines métalliques et non métalliques enterrés, ainsi que des câbles d'alimentation/de communication. Avec plusieurs modes de détection (connexion directe, couplage inductif, induction) et un fonctionnement intuitif sur écran tactile, il offre des performances fiables dans des environnements souterrains complexes, prenant en charge la détection longue distance jusqu'à 20 km et la mesure de profondeur jusqu'à 20 m, tout en adhérant aux normes de sécurité internationales (série IEC61010).
Principales caractéristiques de cette machine
1) Détection multifréquence : prend en charge 12 fréquences actives (577 Hz-201 kHz) plus une détection passive de fréquence d'alimentation 50/60 Hz, assurant la compatibilité avec différents types de câbles et de pipelines.
2) Modes de détection flexibles : offre des méthodes de détection de crête, nulle et audio pour la détection de pipeline, avec trois méthodes d'entrée (connexion directe, couplage inductif, induction) pour s'adapter aux différentes conditions de terrain.
3) Positionnement de haute précision : offre une précision de positionnement horizontal de ± 5 % (profondeur enterrée de 0 à 3 m) et ± 15 % (profondeur enterrée de 3 à 20 m), avec une visualisation claire du signal via les modes d'affichage classique, plein écran et courbe.
4) Identification intelligente des câbles : utilise des pinces flexibles pour identifier 1 à 10 câbles simultanément, avec des contrôles d'étalonnage et de directionnalité intégrés pour des résultats fiables.
5) Longue portée et durable : le récepteur peut détecter des câbles jusqu'à 20 km (connexion directe) et dispose d'une batterie de 6 400 mAh ; l'émetteur fournit une puissance réglable de 10 W avec une capacité de 12 800 mAh, tous deux dotés d'alimentations lithium-ion robustes.
6) Conception conviviale : équipé de grands écrans LCD tactiles capacitifs (récepteur 4,3" / émetteur 5,6") et d'interfaces intuitives, ainsi que d'une protection contre les surcharges/courts-circuits pour un fonctionnement sûr.
7) Fonctions avancées en option : prend en charge la localisation des défauts à la terre du cadre A et l'identification des câbles basée sur le stéthoscope, élargissant ainsi les scénarios d'application pour le dépannage des services publics.
8) Conformité et sécurité : répond aux normes IEC61010 et IEC61326, garantissant une utilisation sûre dans les environnements industriels et de construction.
Spécification du modèle
| Modèle |
Profondeur de détection |
Longueur de détection |
Emplacement du tracé du pipeline |
Emplacement en profondeur du pipeline enterré |
3 modes de détection |
Bluetooth intégré |
Localisation des défauts de câbles à faible résistance |
Identification des câbles |
Surveillance et contrôle à distance |
Localisation des défauts de câbles à haute résistance |
Positionnement GPS intégré |
Emplacement des pipelines non métalliques |
Positionnement et cartographie au niveau centimétrique |
| GLO-9500G Pro |
5m |
3km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5m |
3km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10m |
5km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10m |
5km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15m |
10km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15m |
10km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20m |
20km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |

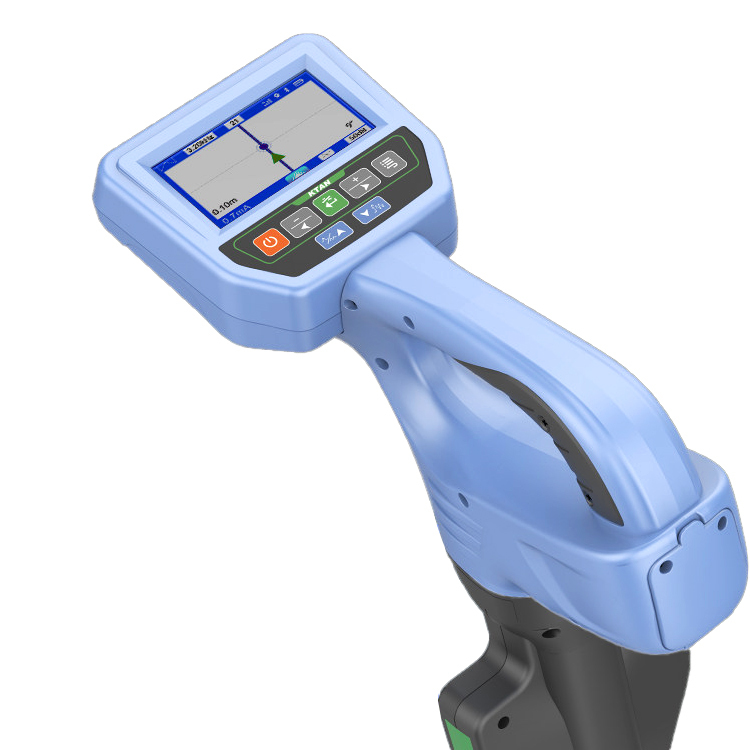

Spécifications du récepteur
| Article |
Détails |
| Fonction |
Détection de pipeline, suivi de la position des câbles, indication de direction, mesure de profondeur, mesure de courant, identification des câbles |
| Alimentation |
Batterie au lithium rechargeable 7,4 V CC 6 400 mAh |
| Méthodes de saisie |
Bobine de réception intégrée, pince flexible externe, cadre en A externe |
| Fréquences de réception |
Fréquences de détection active : 577 Hz, 640 Hz, 1 280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz.
Fréquences de détection passive de fréquence d'alimentation : 50 Hz, 60 Hz |
| Modes de détection des pipelines |
Méthode Peak, méthode nulle, méthode audio |
| Affichage de détection de pipeline |
Mode de positionnement classique, mode signal plein écran, mode courbe de signal |
| Plage de détection des pipelines |
Méthode de connexion directe : jusqu'à 0 à 20 km de longueur de câble
Méthode de couplage inductif : jusqu'à 0 à 10 km de longueur de câble
Méthode d'induction : convient aux câbles enterrés à moins de 2 m |
| Précision de la profondeur |
Précision du positionnement horizontal : ±5 % (profondeur enfouie 0 à 3 m) – ±15 % (profondeur enfouie 3 à 20 m) |
| Indication audio |
Tonalité FM variant avec la force du signal |
| Distance d'interférence |
Méthode de couplage inductif : aucune interférence au-delà de 5 m
Méthode d'induction : aucune interférence au-delà de 20 m
Identification du câble : aucune interférence au-delà de 5 m (méthode de couplage inductif) |
| Identification des câbles |
Méthode d'identification : identification intelligente via pince flexible ; nombre de câbles identifiables : 1 à 10
Valeur d'étalonnage : une condition pour une identification réussie est que le pourcentage actuel du signal reçu par rapport au signal transmis soit compris entre 75 % et 135 %
Directionnalité : une condition pour une identification réussie est que les directions de la pince émettrice, de la pince réceptrice et du signal chargé doivent être cohérentes. |
| Plage de détection d'identification des câbles |
Méthode de connexion directe : résistance de boucle identifiable 0Ω–8kΩ
Méthode de couplage inductif : résistance de boucle identifiable 0Ω–1kΩ |
| Écran LCD |
Écran LCD tactile capacitif de 4,3 pouces |
| Dimensions |
Env. 336,5 mm × 140,6 mm × 785,3 mm |
| Pince de courant flexible |
Longueur env. 620 mm, diamètre du fil env. 8mm |
| Diamètre intérieur de la bobine flexible |
φ200mm |
| Normes conformes |
IEC61010-1 CAT III 600 V, IEC61010-031, IEC61326 Degré de pollution 2 |
Spécifications de l'émetteur
| Article |
Détails |
| Fonction |
Modes de transmission de signaux à plusieurs fréquences pour la détection du tracé des pipelines, l'identification des câbles et la localisation des défauts |
| Alimentation |
Batterie au lithium rechargeable 11,1 V CC 12 800 mAh |
| Méthodes de saisie |
Sortie à connexion directe, méthode d'induction, couplage par pince |
| Fréquences de sortie |
577 Hz, 640 Hz, 1 280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz |
| Puissance de sortie |
10 W maximum, 10 niveaux réglables, adaptation d'impédance en temps réel entièrement automatique |
| Tension de sortie à connexion directe |
150 Vpp MAX |
| Protection des circuits |
Protection contre les surcharges et les courts-circuits |
| Écran LCD |
Écran LCD tactile capacitif de 5,6 pouces |
| Dimensions des instruments |
Env. 332,9 mm × 228,5 mm × 192,3 mm |
| Poids |
Émetteur : 3,85 kg, Pince émetteur : 1,12 kg |
| Dimensions de la pince du transmetteur |
250 mm × 140 mm × 35 mm (L × L × T) |
| Diamètre intérieur de la pince de l'émetteur |
φ150mm |
| Longueur du câble de serrage de l'émetteur |
3m |
| Normes conformes |
IEC61010-1 (CAT III 300 V, CAT IV 150 V, degré de pollution 2) |
