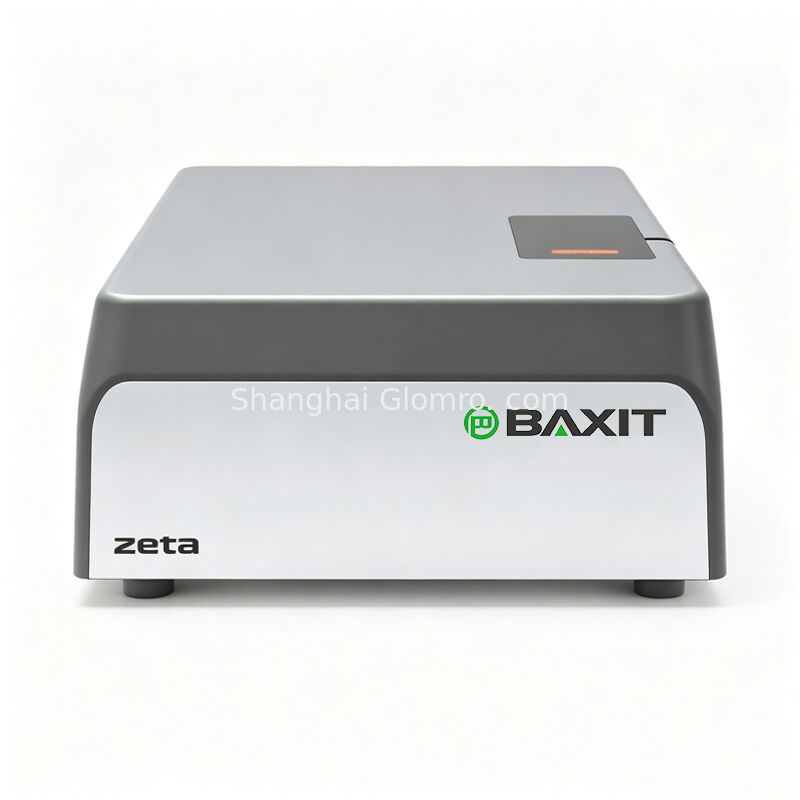

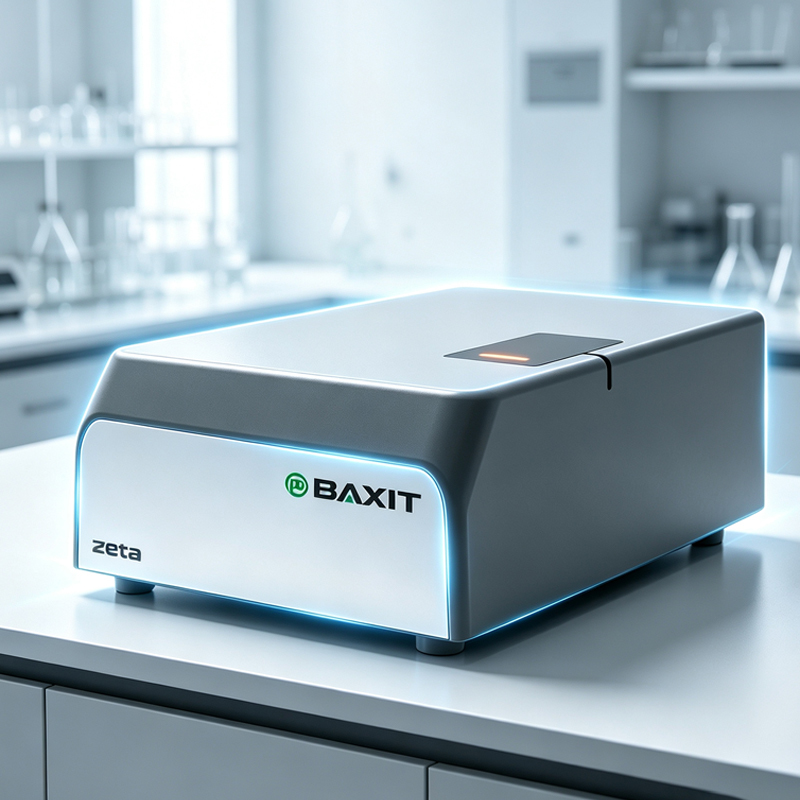

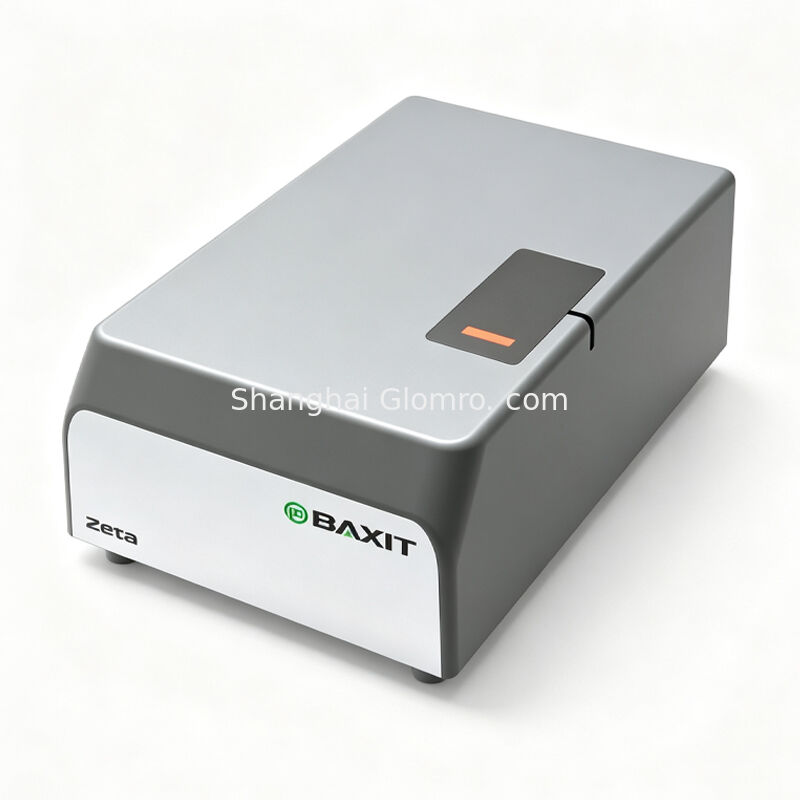

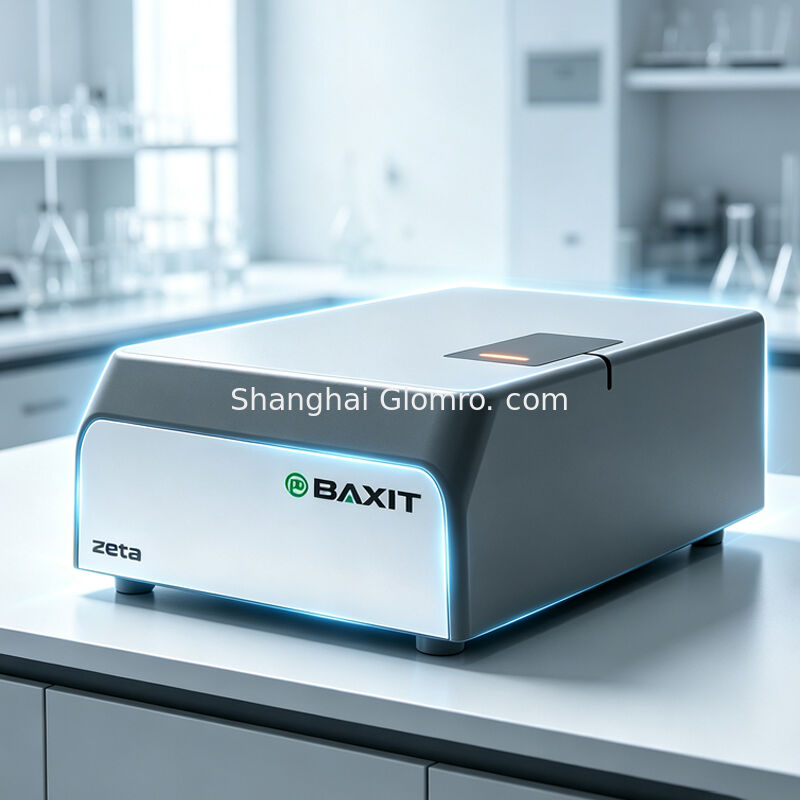

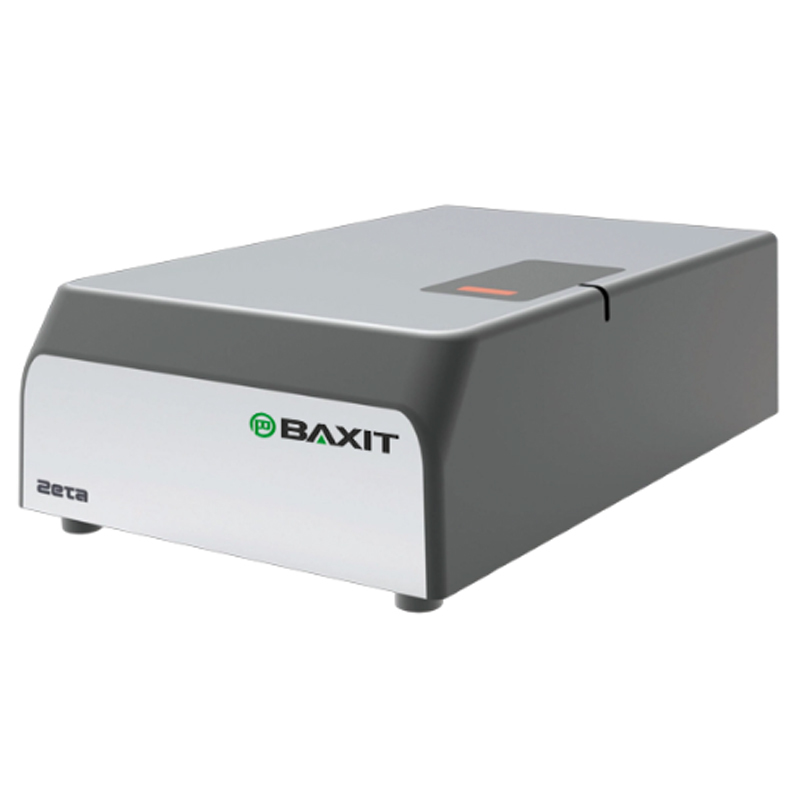

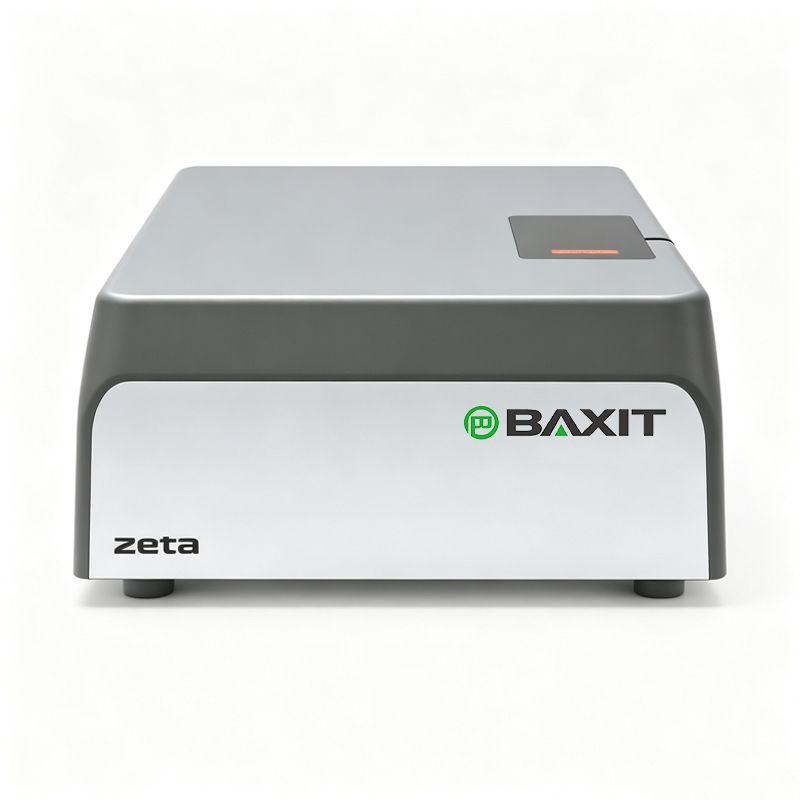

Analyseur de taille nano et de potentiel Zeta
Introduction à l'instrument
L'analyseur de la taille des nanoparticules et du potentiel Zeta est notre dernier instrument d'analyse intégré qui combine le test de la taille des nanoparticules et le test du potentiel Zeta. It uses the dynamic light scattering (DLS) principle by measuring the fluctuation signal of scattered light intensity generated by Brownian motion of particles in the sample and obtaining the autocorrelation function through the digital correlator to analyze the diffusion coefficient of particlesLa taille et la répartition des particules sont calculées sur la base de l'équation de Stokes-Einstein; The electrophoretic mobility of the particles was determined by testing the frequency shift of the light scattered by the particles under an applied electric field using the electrophoretic light scattering (ELS) technique, et le potentiel Zeta et la distribution des particules ont été calculés selon l'équation de Henry;La technique de diffusion de la lumière statique (SLS) a été utilisée pour mesurer l'intensité moyenne de la lumière diffusée à différentes concentrations de la substance standard et de l'échantillon., calculer le rapport Rayleigh à chaque concentration et tracer la courbe de Debye pour obtenir le poids moléculaire et le deuxième coefficient de Vili des protéines et des polymères.
Diagramme schématique de la taille des nanoparticules et des essais potentiels
Principales caractéristiques
1. Piste optique d'essai entièrement en fibre pour une sensibilité élevée
La trajectoire optique d'essai construite avec un laser semi-conducteur à fibre couplée à faible bruit et à haute performance et un système de réception de lumière à dispersion dynamique entièrement en fibre, utilisant un faible nombre de ténèbres,tube photomultipliant (PMT) HAMAMASTU à haute sensibilité comme photodétecteur, donne à l'ensemble du système d'essai une sensibilité extrêmement élevée et un rapport signal/bruit, jetant les bases d'une précision de test et d'une résolution élevée
2,La vérification de l'étalonnage à pleine portée assure la précision de l'essai
La vérification de l'étalonnage est effectuée sur l'ensemble de la plage en utilisant plusieurs matériaux nationaux de référence de taille de particules,avec des erreurs de précision d'essai toutes inférieures à 1% (supérieures aux exigences de la norme nationale GB/T29022-2021/ISO22412),:2017).
3 Le contrôle à température constante de haute précision assure la stabilité de l'essai
Le laser à semi-conducteurs doté d'une technologie automatique à température constante assure une sortie laser stable et fiable.Le système de contrôle de température constante de haute précision maintient l'échantillon à l'essai dans la cellule d'échantillonnage à une température constante tout au long du processus d'essai., en évitant les écarts d'essai causés par des variations de viscosité du milieu et de vitesse de mouvement brownienne des particules dues à des variations de température, assurant ainsi la fiabilité et la stabilité des résultats des essais.
|
Nombre d'essais
|
Valeur d'essai moyenne de la taille des particules
|
|
Je ne veux pas.1
|
15.89 nm
|
|
Je ne veux pas.2
|
160,08 nm
|
|
Je ne veux pas.3
|
16.01 nm
|
|
Je ne veux pas.4
|
16.14 nm
|
|
Je ne veux pas.5
|
16.19 nm
|
|
Je ne veux pas.6
|
16.11 nm
|
|
Moyenne
|
160,07 nm
|
|
Déviation type
|
0.11 nm
|
|
Erreur de répétabilité
|
00,66%
|
4 Corrélateur numérique haute vitesse pour haute résolution
Le corrélateur numérique haut débit développé par l'entreprise, comme composant principal pour le traitement du signal,collecte l'intensité lumineuse dynamique dispersée à grande vitesse en temps réel et effectue des opérations d'autocorrélationIl a la capacité d'identifier une résolution de signal de 6 ns, une vitesse de traitement de données de 100 mégabits et une plage dynamique linéaire supérieure à 1011,assurer l'intégrité de la courbe d'autocorrélation des particules de différentes tailles sur toute la plage.
5La méthode d'analyse de l'ajustement des cosinus permet un test rapide
Le mouvement des particules, entraîné par un champ électrique appliqué, comprend un mouvement électrophorétique directionnel et un mouvement brownien irrégulier.la fonction d'autocorrélation obtenue en détectant l'intensité lumineuse dispersée est la superposition des signaux de diffusion des particules et du mouvement électrophorétique. la méthode d'analyse de l'ajustement cosinus peut obtenir efficacement le signal de décalage de fréquence Doppler causé par le mouvement électrophorétique dans la fonction d'autocorrélation en peu de temps,éliminant l'influence du mouvement brownien. Pour réaliser des tests rapides du potentiel Zeta tout en atténuant la polarisation des électrodes et en augmentant la durée de vie de la cellule d'échantillonnage du potentiel Zeta.
Le champ d'application:
Il est largement utilisé pour tester la taille des particules, le potentiel Zeta et le poids moléculaire des échantillons tels que les nanoémulsions organiques ou inorganiques, les poudres, les polymères, les micelles, les anticorps viraux, etc.dans divers domaines, y compris les nouveaux matériauxIl fournit une base de données pour l'étude et l'amélioration des performances des matériaux.contrôle des coûts de production, et de juger de la stabilité des systèmes de dispersion et de la tendance à l'agglomération des particules.
Avantages du produit
² Corrélateur de taux élevé et de sensibilité élevée
² Tubes photomultipliant à haute sensibilité Hamamatsu du Japon
² Structure de circulation à double flux d'air
² alimentation en courant continu complet
² Laser japonais Opnex à température et puissance constantes

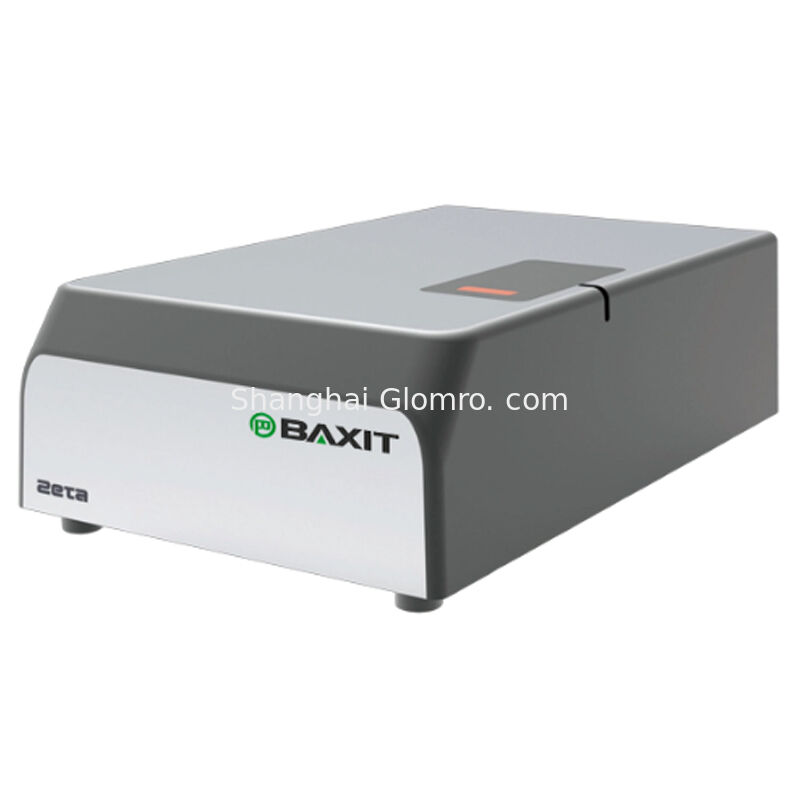

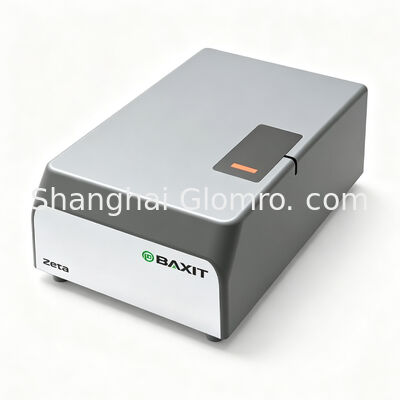

Paramètres techniques et configuration détaillée de l'analyseur de taille de nanoparticules photocorrélations BXT-N9-D
| Modèle |
BXT- N9-D
|
| Principes de l'essai |
Diffusion dynamique de la lumière (DLS), diffusion électrophorétique de la lumière (ELS), diffusion statique de la lumière (SLS), spectroscopie de corrélation de photons (PCS)
|
| Mettre en œuvre les normes |
Le produit doit être soumis à un contrôle de conformité.1996
Le système d'avertissement doit être conforme à la norme ISO 13309-2.2012
|
| Paramètres d'essai |
Taille des particules, potentiel Zeta, poids moléculaire, coefficient de Vili second
|
| Taille des particules |
Angle de diffusion |
90° |
| Plage d'essai |
0.5 nm à 10 000 nm |
| Erreur de précision |
± 1% (matériau de référence traçable dans le SNI) |
| Erreur de répétabilité |
± 1% (matériau de référence traçable dans le SNI) |
| Plage de concentration |
0.1 mg/ml à 40% en poids/v* |
| Test de tendance |
Tendances de la température, tendances dans le temps |
| Cellule d'échantillonnage (facultatif) |
Cuvette en polystyrène de 4 ml, cuvette en verre quartz de 4 ml, microcuvette de 40 μl |
| Le potentiel Zeta |
Angle de diffusion |
12° |
| Plage de potentiel Zeta |
Aucune limite réelle |
| Plage de mobilité électrophorétique |
> +20μLe nombre d'étoiles est de 0,8μM·cm/V·s |
| Plage de conductivité |
0 à 270 mS/cm* |
| Une gamme de particules de taille adaptée aux essais |
1 nm - 120μ- Je vous en prie * |
| électrode |
électrodes capillaires en U |
| Poids moléculaire |
Plage de mesure |
340 Da - 2 × 107Je sais.* |
Paramètres du système
|
Source lumineuse |
Laser à l'état solide de haute performance, λ = 532 nm, P = 30 mW |
| La lumière met l'accent sur la gamme des nœuds |
0-100% réglage automatique |
| Détecteur |
Tubes à photomultiplier (PMT) |
| Corrélateur |
512 canaux physiques, temps d'échantillonnage 0,1 us - 1 ms réglable dynamiquement |
| Plage de régulation de la température |
5°C à 90°C°C |
| Précision du contrôle de la température |
Plus ou moins 0,1°C |
| Énergie de fonctionnement |
Pour les appareils de commande électronique, le réglage de la fréquence de commande électronique doit être effectué à l'aide d'un système de commande électronique. |
| Exigences environnementales |
5-45°C, 10% à 85% d'humidité relative (pas de condensation) |
| Dimensions de l'apparence |
650 mm × 410 mm × 200 mm |
| Poids global |
20 kg |
| Note: * lié à l'échantillon et à l'option |
