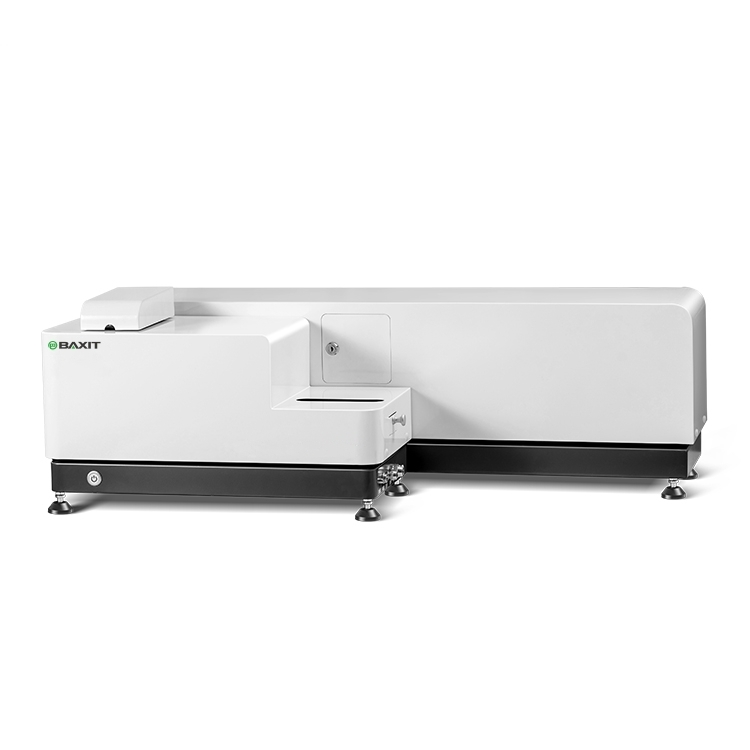

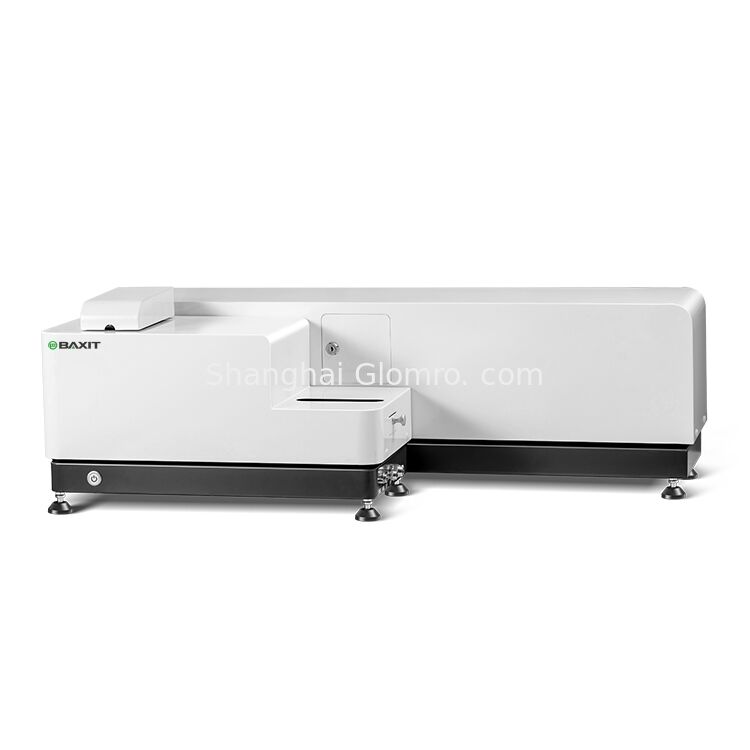

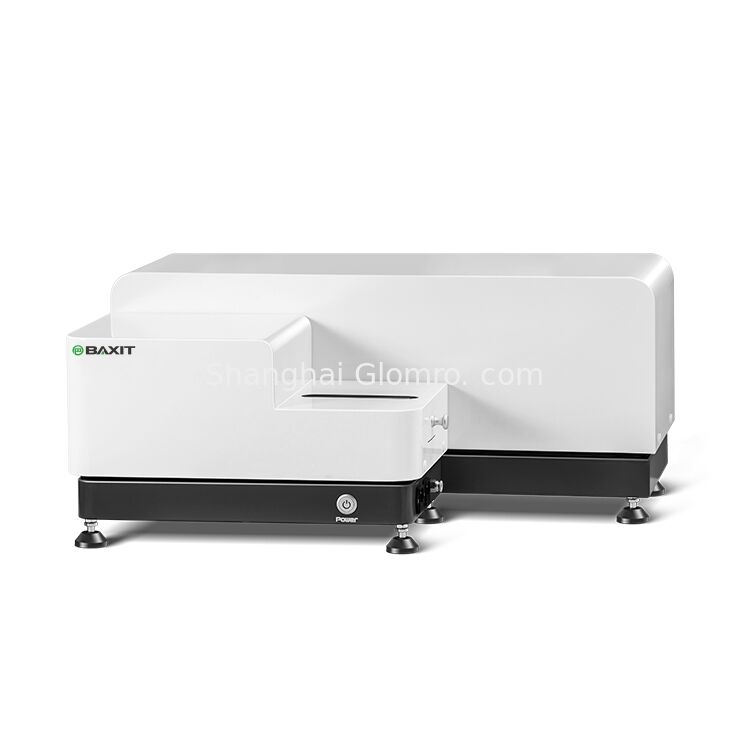

Analyseur de taille de particules laser automatique BAXIT BXT5500-B
Description du produit
L'analyseur de taille de particules laser BAXIT utilise le principe de diffusion dynamique de la lumière et la technologie de spectroscopie de corrélation de photons pour déterminer la taille des particules en fonction de la vitesse de leur mouvement brownien dans un liquide. Les petites particules ont un mouvement brownien rapide, tandis que les grosses particules ont un mouvement brownien lent. Lorsque la lumière laser est projetée sur ces particules, la lumière diffusée fluctuera à différentes vitesses en fonction de la taille des particules. La spectroscopie de corrélation de photons analyse la taille des particules en fonction des fluctuations de la lumière dans une direction spécifique. Par conséquent, cet instrument possède le principe avancé de haute précision, qui garantit l'authenticité et la validité des résultats des tests.
Caractéristiques du produit
Utilisant la théorie de diffusion de Mie à pleine échelle, basée sur le milieu de dispersion et les propriétés optiques des particules mesurées, le changement d'intensité lumineuse à différents angles pour différentes particules est sélectionné, et des détecteurs matriciels tridimensionnels en forme de croix non uniformes de haute qualité sont utilisés pour mesurer avec précision la distribution granulométrique du groupe de particules. Les analyseurs de taille de particules laser secs et humides en ligne sont utilisés pour la mesure de la taille des particules dans des industries telles que le carbonate de calcium, l'alimentation, les émulsions, les peintures, les pigments, les médicaments, le dioxyde de titane et les cristaux. Ils peuvent surveiller directement la distribution granulométrique et la tendance du produit sur la ligne de production et transmettre les résultats de surveillance à la salle de contrôle centrale ou au système de contrôle central DCS et PLC du client. Il peut suivre en continu, rapidement, en temps opportun et avec précision la distribution granulométrique et la tendance des particules du produit dans le pipeline de livraison du produit pendant 24 heures. Pendant la mesure, l'ordinateur peut être connecté, et le système PLC et la ligne de production peuvent être connectés pour un contrôle en boucle fermée. L'équipement d'échantillonnage peut également être personnalisé et installé selon les exigences de la ligne de production de l'utilisateur pour assurer la représentativité, la continuité et le caractère en temps réel de l'échantillonnage, et pour garantir que l'instrument fonctionne de manière stable dans divers environnements, améliorer le niveau de mesure automatisée, améliorer la qualité du produit, réduire la consommation d'énergie et améliorer l'efficacité du travail. Le produit est conforme à la norme internationale ISO13320.
Champ d'application
1) Diverses poudres non métalliques : telles que le carbonate de calcium lourd, le carbonate de calcium léger, le talc, le kaolin, le graphite, la diatomite, la brucite, la bentonite, la diatomite, la perlite, la kaolinite, l'argile, la silice, le grenat, le silicate de zircone, l'oxyde de zircone, l'oxyde de magnésium, l'oxyde de zinc, etc.
2) Diverses poudres métalliques : telles que la poudre d'aluminium, la poudre de zinc, la poudre de molybdène, la poudre de tungstène, la poudre de magnésium, la poudre de cuivre, et la poudre de métaux rares, la poudre d'alliage, etc.
3) Autres poudres : telles que les matériaux de batterie au lithium, les catalyseurs, les poudres fluorescentes, le ciment, les abrasifs, les pesticides, les aliments, les peintures, les colorants, les matières premières céramiques, les matériaux chimiques, les nanomatériaux, les charges et revêtements pour papier, etc.
Spécifications techniques (procédé humide)
| Modèle |
BXT5200-H
(0,1 µm - 800 µm)
|
BXT5500-H
(0,01 µm - 800 µm)
|
BXT5500-B
(0,01 µm - 750 µm)
|
BXT5500-L
(0,1 µm - 1000 µm)
|
BXT6100-A
(0,01 µm - 1250 µm)
|
BXT6100-A
(0,01 µm - 2000 µm)
|
| Normes d'exécution |
ISO 13320:2009；GBT 19077-2016 |
| Plage de test |
0,1 µm - 800 µm |
0,01 µm - 800 µm |
0,01 µm - 750 µm |
0,1 µm - 1000 µm |
0,01 µm - 1250 µm |
0,01 µm - 2000 µm |
| Nombre de canaux de détecteur |
Matrice multidirectionnelle à compensation de surface et à croix uniforme à 86 canaux
86 |
92 |
112 |
127 |
| Carte mère ultra-rapide |
Adopte une vitesse de 10 000 fois par seconde |
Carte mère d'acquisition ultra-rapide (16 bits, 200 kbs) |
| Précision de mesure |
La précision et la répétabilité Dv50 sont toutes deux meilleures que ± 0,5 % (échantillons standard traçables NIST) |
| Avec une conception sans bulles d'échappement, les données sans interférence de bulles sont plus précises |
Paramètre laser |
| Laser à semi-conducteurs haute puissance à sortie fibre optique importée avec λ=635 nm, puissance maximale de 20 mW, durée de vie>50 000 heures |
Laser à semi-conducteurs haute puissance à sortie fibre optique importée avec λ=635 nm, p>10 mW, durée de vie>50 000 heures |
| Surveillance en temps réel de l'état de fonctionnement de l'instrument, une fois qu'une commande de travail est reçue, le système de gestion intelligent allume instantanément le laser, et le laser haute performance atteint un état de fonctionnement stable en 3 secondes |
Système d'alignement optique |
| Système de centrage entièrement automatique à double positionnement centre mécanique + centre optique |
Mode de fonctionnement |
| Mesure entièrement automatique en un clic, SOP éditable |
Plage de concentration |
| Degré d'ombrage minimum de 3 %, degré d'ombrage maximum de 90 % (concentration optique) |
Fenêtre d'échantillon |
| Traitement spécial par procédé de revêtement, transmittance du signal lumineux > 99,7 % |
Mode de fonctionnement intelligent |
| ultrasons |
Fréquence : f=40 KHz, puissance : p=60 W, temps : réglable librement ; Équipé d'une fonction anti-brûlure à sec par ultrasons |
Fréquence : f=40 KHz, puissance : p=80 W, temps : réglable librement ; Équipé d'une fonction anti-brûlure à sec par ultrasons |
| Conception intégrée de mélange par circulation, vitesse réglable de 100 à 3950 tr/min |
Boucle |
| Débit nominal : 0-10 L/min, puissance nominale réglable : 25 W |
Dispersion à sec |
| Bain d'échantillon |
Bain d'échantillon à ébullition auto-conçu avec un meilleur effet de dispersion, capacité : 190-600 mL peuvent être testés normalement |
| Valeur typique |
<10sTempérature ambiante |
| 0°-45°C |
Humidité ambiante |
| 10%-85% d'humidité relative (sans condensation) |
alimentation |
| 110V-240V |
220V 50/60Hz±20Vstandard)；110V/60Hz±20Voptionnel) |
| 1050 mm*505 mm*335 mm |
800 mm*280 mm*335 mm |
1050 mm*325 mm*335 mm |
| 50 kg |
38 kg |
45 kg |
Spécifications techniques (procédé sec)
| Modèle |
BXT2020-L
(0,1 µm - 800 µm)
|
BXT2020-H
(0,1 µm - 2000 µm)
|
BXT2020-H
(0,1 µm - 1250 µm)
|
BXT2020-H
(0,1 µm - 2800 µm)
|
| Normes d'exécution |
ISO 13320:2009；GBT 19077-2016 |
| Plage de test |
0,1 µm - 800 µm |
0,1 µm - 2000 µm |
0,1 µm - 1250 µm |
0,1 µm - 2800 µm |
| Nombre de canaux de détecteur |
Matrice multidirectionnelle à compensation de surface et à croix uniforme à 87 canaux |
109 |
101 |
115 |
| Erreur de précision |
<1 % (valeur D50 de l'échantillon standard) |
| Erreur de répétabilité |
<1 % (valeur D50 de l'échantillon standard) |
| Carte mère ultra-rapide |
Utilise une carte mère d'acquisition haute vitesse avec une vitesse d'échantillonnage de 16 bits, 200 kbs, des résultats précis peuvent être obtenus en plaçant l'échantillon dans le faisceau laser pendant 0,1 s. |
| Modèle optique |
Théorie complète de diffusion de Mie à pleine échelle, y compris la technologie de compensation dynamique de diffusion multiple à haute concentration |
| Méthode de filtrage |
Lentille de transformée de Fourier à trois lentilles + lentille de filtrage + lentille de transformée de Fourier standard |
| Alimentation par vibration à régulation de vitesse mécanique continue, contrôle logiciel |
Alimentation à régulation de vitesse mécanique continue, contrôle logiciel |
| Compresseur d'air silencieux sans huile |
Équipé d'une fonction de filtration de poussière pour assurer la précision des tests |
| Peut filtrer l'humidité de l'air pour assurer l'effet de dispersion |
Temps de mesure |
| Protection contre les erreurs de manipulation |
L'instrument dispose d'une fonction d'auto-protection contre les erreurs de manipulation et ne répond pas aux erreurs de manipulation |
| Paramètres laser |
Laser haute puissance à sortie fibre optique importée avec λ=650 nm et p>10 mW |
| Surveillance en temps réel de l'état de fonctionnement de l'instrument, une fois qu'une commande de travail est reçue, le système de gestion intelligent allume instantanément le laser, et le laser haute performance atteint un état de fonctionnement stable en 3 secondes |
Système d'alignement optique |
| Degré d'ombrage minimum de 3 %, degré d'ombrage maximum de 90 % (concentration optique) |
Fenêtre d'échantillon |
| Objectif de caméra |
Mode de fonctionnement intelligent |
| Dispersion par air haute pression |
Méthode d'alimentation |
| Valeur typique |
<10sTempérature ambiante |
| Tests secs et humides entièrement automatisés avec une opération logicielle en un clic |
Fonctionnement entièrement automatique par logiciel intelligent |
| 0°-45°C |
Humidité ambiante |
| 10%-85% d'humidité relative (sans condensation) |
alimentation |
| 110V-240V |
(±20V),50Hz-60HzDimensions |
| 1050 mm*505 mm*335 mm |
700 mm*495 mm*300 mm |
700 mm*495 mm*300 mm |
| 50 kg |
35 kg |
55 kg |
Spécifications techniques (intégration sec/humide)
| Modèle |
BXT6100-D |
BXT6200-B |
| Normes d'exécution |
ISO 13320:2009；GBT 19077-2016
|
| Plage de test |
Procédé humide : 0,01 µm - 1250 µm ; Procédé sec : 0,1 µm - 1250 µm |
Procédé humide : 0,01 µm - 2800 µm ; Procédé sec : 0,1 µm - 2800 µm |
| Nombre de canaux de détecteur |
Humide 127 sec 96 (matrice multidirectionnelle à compensation de surface et à croix uniforme) |
Humide 128 sec 115 (matrice multidirectionnelle à compensation de surface et à croix uniforme) |
| Carte mère ultra-rapide |
Utilise une carte mère d'acquisition haute vitesse avec une vitesse d'échantillonnage de 16 bits, 200 kbs, des résultats précis peuvent être obtenus en plaçant l'échantillon dans le faisceau laser pendant 0,1 s |
| Précision de mesure |
＜ ± 0,5 % (valeur D50 de l'échantillon standard national) Absence de bulles d'échappement |
| Avec une conception sans bulles d'échappement, les données sans interférence de bulles sont plus précises |
Paramètre laser |
| Laser à semi-conducteurs haute puissance à sortie fibre optique importée avec λ=635 nm, puissance maximale de 20 mW, durée de vie>50 000 heures |
Système de gestion intelligente du laser |
| Surveillance en temps réel de l'état de fonctionnement de l'instrument, une fois qu'une commande de travail est reçue, le système de gestion intelligent allume instantanément le laser, et le laser haute performance atteint un état de fonctionnement stable en 3 secondes |
Système d'alignement optique |
| Système de centrage entièrement automatique à double positionnement centre mécanique + centre optique |
Mode de fonctionnement |
| Mesure entièrement automatique en un clic, SOP éditable |
Plage de concentration |
| Degré d'ombrage minimum de 3 %, degré d'ombrage maximum de 90 % (concentration optique) |
Fenêtre d'échantillon |
| Traitement spécial par procédé de revêtement, transmittance du signal lumineux > 99,7 % |
Mode de fonctionnement intelligent |
| Tests secs et humides entièrement automatisés avec une opération logicielle en un clic |
Commutation sec/humide |
| Commutation automatique en un clic du logiciel, aucune opération manuelle requise |
Méthode de dispersion intégrée |
| ultrasons |
Fréquence : f=40 KHz, puissance : p=60 W, temps : réglable librement ; Équipé d'une fonction anti-brûlure à sec par ultrasons |
agiter |
| Conception intégrée de mélange par circulation, vitesse réglable de 100 à 3950 tr/min |
Boucle |
| Débit nominal : 0-10 L/min, puissance nominale réglable : 25 W |
Dispersion à sec |
| Méthode de dispersion |
Dispersion par air haute pression |
Méthode d'alimentation |
| Alimentation par vibration à régulation de vitesse mécanique continue, contrôle logiciel |
Compresseur d'air silencieux sans huile |
| Équipé d'une fonction de filtration de poussière pour assurer la précision des tests, réglable en continu de 0,1 à 0,8 MPa |
Filtre |
| Peut filtrer l'humidité de l'air pour assurer l'effet de dispersion |
Temps de mesure |
| Valeur typique |
<10sTempérature ambiante |
| 0°-45°C |
Humidité ambiante |
| 10%-85% d'humidité relative (sans condensation) |
alimentation |
| 110V-240V |
(±20V),50Hz-60HzDimensions |
| 1050 mm*505 mm*335 mm |
Poids |
| 50 kg |
|
