Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: BAXIT
Certification: CE
Numéro de modèle: BXT-DRS
Quantité de commande min: 1Unit
Prix: 5450USD
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: L/C
Capacité d'approvisionnement: 500 unités
Détail Infomation
Méthode de mesure: Source de chaleur plate passagère, statut instable Propriétés physiques de mesure: Accès direct la conduction thermique et la diffusivité thermique
Tester l'objet: Solide, liquide, poudre, pâte, colloïde, granule Demande de dimension de l'échantillon: Aucun spécial demandé
Plage de test: 0,005--300W/(m*K) température ambiante d'échantillon: Température ambiante--130°C
Diamètre de la sonde: 15mm/7.5mm Précision: 、 de +3% - 3%
Mettre en évidence:

Mètre plat passager de conduction thermique de source

,

Équipement d'essai de conduction thermique de Tps


Description de produit

Présentation du produit
Le testeur de conductivité thermique rapide BXT-DRS est un testeur de conductivité thermique développéen utilisant la technologie de source de chaleur planaire transitoire (TPS), qui peut être utilisée pour tester la températureconductivité de divers types de matériaux. La méthode de la source de chaleur plane transitoire est l'une desles méthodes de taille moyenne pour étudier les performances de conduction thermique, ce qui amènetechnologie de mesure à un tout autre niveau. La capacité de mesurer rapidement et précisémentla conductivité thermique lors de la recherche de matériaux offre une grande commodité pour les entreprisesSurveillance de la qualité, production de matériaux et recherche en laboratoire. L'instrument est facile àfonctionner, la méthode est simple et facile à comprendre, et ne causera pas de dommages auéchantillon testé.
Principe de fonctionnement
La technologie de source de chaleur planaire transitoire (TPS) est une nouvelle méthode de mesure thermiqueconductivité, développé par le professeur Silas Gustafsson de Chalmer
Université de Technologie de Suède sur la base du fil chaudméthode. Le principe de mesure des propriétés thermophysiquesdes matériaux est basé sur la réponse transitoire en températuregénéré par une source de chaleur en forme de disque chauffée par étapes dans une infiniemoyen. Une sonde plate est constituée d'un matériau résistant à la chaleur, quisert à la fois de source de chaleur et de capteur de température.Le coefficient de résistance thermique de l'alliage est une relation linéaire entre la températureet la résistance, c'est-à-dire que la perte de chaleur peut être connue en comprenant le changement de résistance,qui reflète la conductivité thermique de l’échantillon. La sonde de cette méthode est unfeuille à structure continue à double hélice formée après traitement de gravure d'un alliage conducteur.La couche externe est une couche protectrice isolante double couche de très fine épaisseur. Cela faitla sonde a une certaine résistance mécanique et maintient la distance entre l'échantillon etl'échantillon. L'isolation électrique.Pendant le test, la sonde est placée au milieu de l’échantillon à tester. Lorsque le courantpasse à travers la sonde, une certaine élévation de température est générée et la chaleur générée est
diffusé simultanément aux échantillons des deux côtés de la sonde. La vitesse du thermiquela diffusion dépend de la conductivité thermique du matériau. En enregistrant la températureet le temps de réponse de la sonde, la conductivité thermique peut être directement obtenue à partir dele modèle mathématique.
Principales caractéristiques
1. Rapide et précis : 5-160S peuvent terminer le test
2. Tests non destructifs : l’échantillon n’est pas endommagé et peut être réutilisé
3. Préparation simple des échantillons : aucune exigence particulière concernant la taille de l’échantillon
4. Une large gamme d'objets de test : solides en blocs, solides granulaires, liquides, poudres, colloïdes, pâtespeut être testé
5. Haute flexibilité : porte-échantillon indépendant, sonde détachable, test flexible
6. Page conviviale, facile à utiliser : écran tactile LCD, facile à utiliser, facile à utiliser.comprendre
Supériorité:
1. Norme de référence des instruments : ISO 22007-2 2008
2. La plage de test est large et les performances du test sont stables, ce qui se situe à un niveau similaireinstruments domestiques;
3. Mesure directe, le temps de test peut être réglé sur 5 à 160 secondes, ce qui peut rapidement etmesurer avec précision la conductivité thermique, ce qui permet de gagner beaucoup de temps ;
4. Il ne sera pas affecté par la résistance thermique de contact comme la méthode statique ;
5. Aucune préparation spéciale d’échantillon n’est requise et il n’y a aucune exigence particulière pour leforme de l'échantillon. Le solide en vrac n'a besoin que d'une surface d'échantillon relativement lisse et lela longueur et la largeur sont au moins deux fois supérieures au diamètre de la sonde ;
6. Le contrôle non destructif des échantillons signifie que les échantillons peuvent être réutilisés ;
7. La sonde est conçue avec une structure à double hélice, combinée au système exclusifmodèle mathématique, et l'algorithme de base est utilisé pour analyser et calculer les donnéescollecté sur la sonde;
8. La conception de la structure de la table d'échantillons est ingénieuse, facile à utiliser, adaptée au placementdes échantillons de différentes épaisseurs, et à la fois simples et beaux ;
9. L'acquisition de données sur la sonde utilise une puce d'acquisition de données importée. Le hautla résolution de la puce peut rendre les résultats des tests plus précis et plus fiables ;
10. Le système de contrôle de l'hôte utilise un microprocesseur ARM, qui est plus rapide quemicroprocesseurs traditionnels, améliore les capacités d'analyse et de traitement du système,et rend les résultats des calculs plus précis ;
11. L'instrument peut être utilisé pour la détermination de paramètres thermophysiques tels quesolides en blocs, solides en pâte, solides granulaires, colloïdes, liquides, poudres, revêtements, films, thermiquesmatériaux d'isolation, etc.;
12. Interface homme-machine intelligente, écran LCD couleur, contrôle par écran tactile,opération pratique et simple;
13. Puissantes capacités de traitement des données. Communication de données informatiques hautement automatiséeet système de traitement des rapports.
Objet à tester :
Métaux, céramiques, alliages, minéraux, polymères, matériaux composites, papier, tissus, mousses plastiques(matériaux isolants à surfaces planes, plaques), laine minérale, murs en ciment, verre renforcépanneaux composites CRC, panneaux ciment polystyrène, sandwichs Béton, fibre de verrepanneaux composites, panneaux en papier nid d'abeilles, colloïdes, liquides, poudres, granulés et pâtesles solides, etc., sont testés sur une large gamme d’objets.

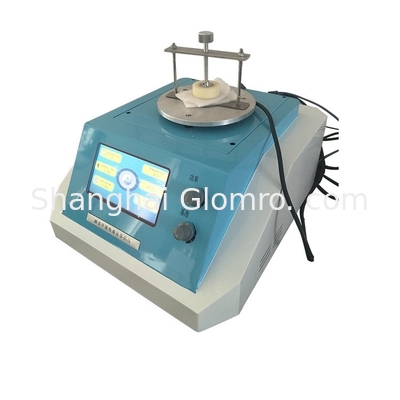

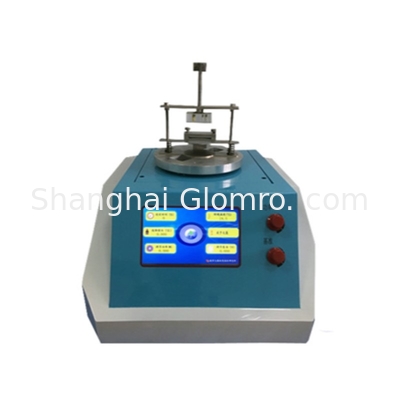

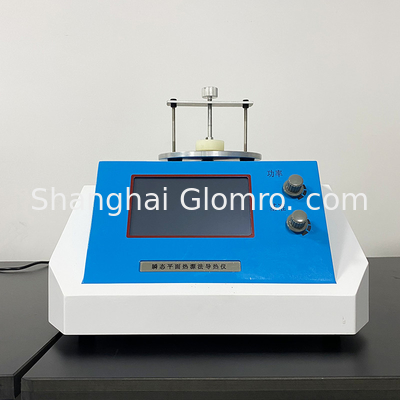

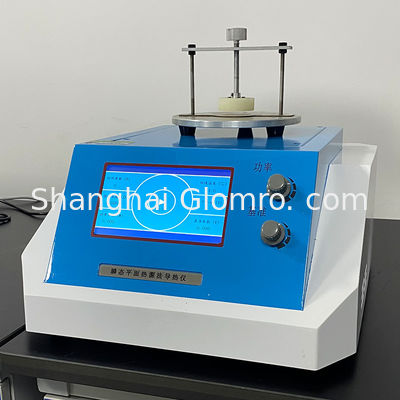

Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 0Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 1

Méthode de mesure

Source de chaleur du plan transitoire, état instable

Propriétés physiques de mesure


Accès direct à la conductivité thermique et à la diffusivité thermique
Objet de test
Solide, liquide, poudre, pâte, colloïde, granule
Demande de taille d'échantillon
Aucune demande spéciale
Plage de test

0,005--300W/(m*K)

plage de température de l'échantillon
Température ambiante--130°C
Diamètre de la sonde
15mm/7.5mm
Précision
+3%,-3%
Répétabilité
3%
Temps de mesure
5 à 160 secondes
Alimentation
C.A. 220 V
Puissance totale
500w

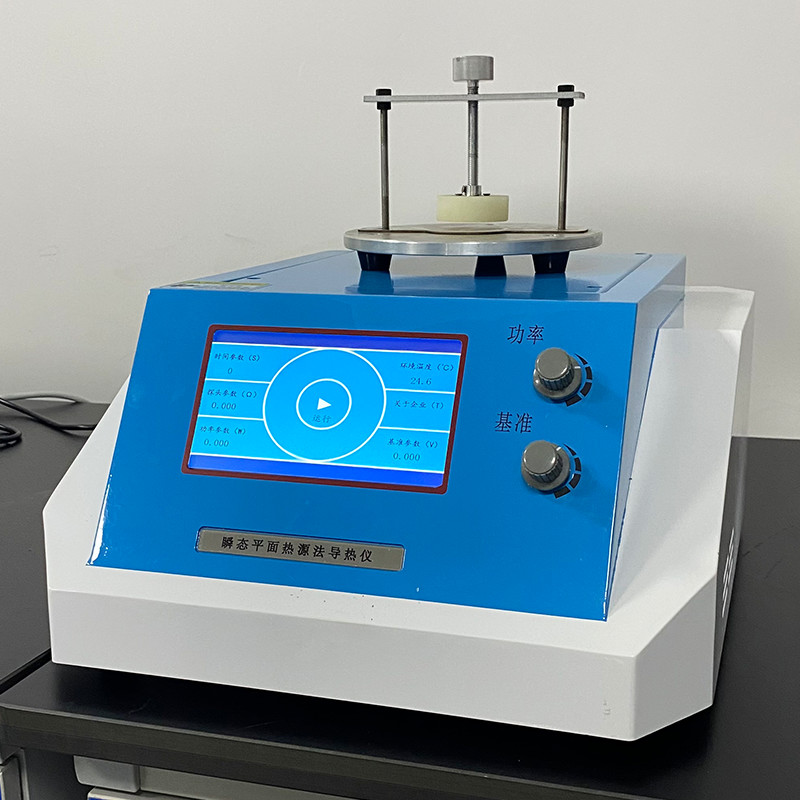

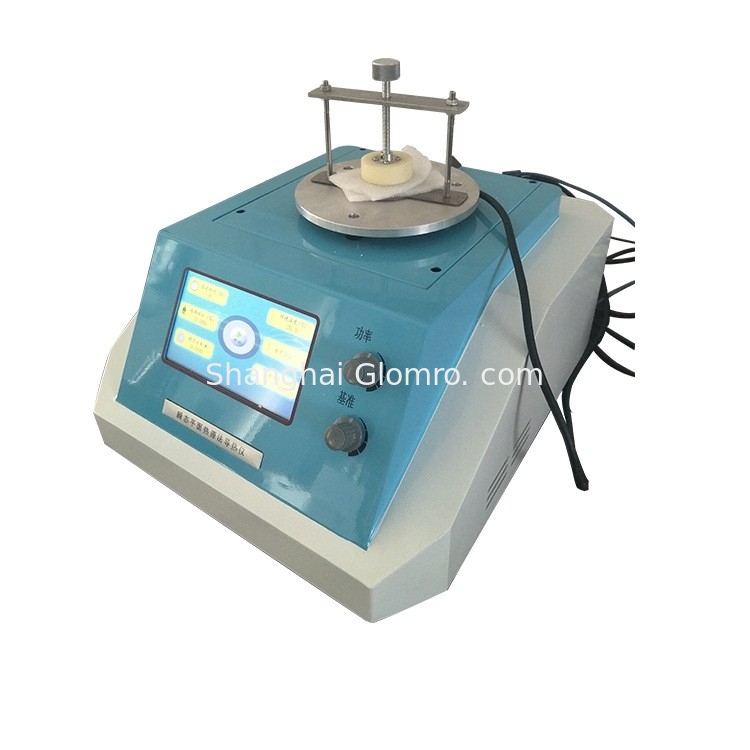

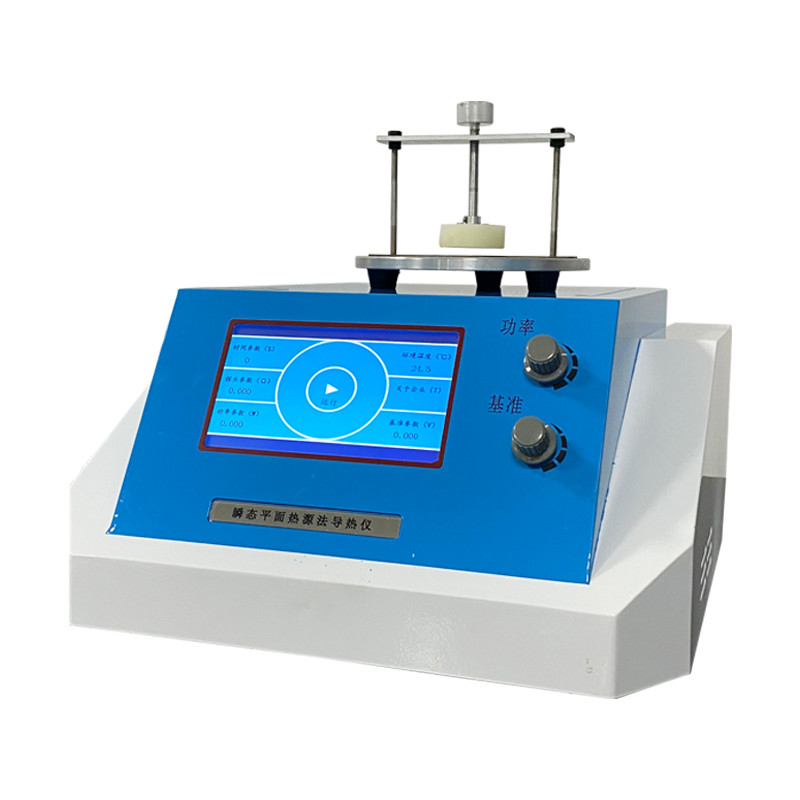

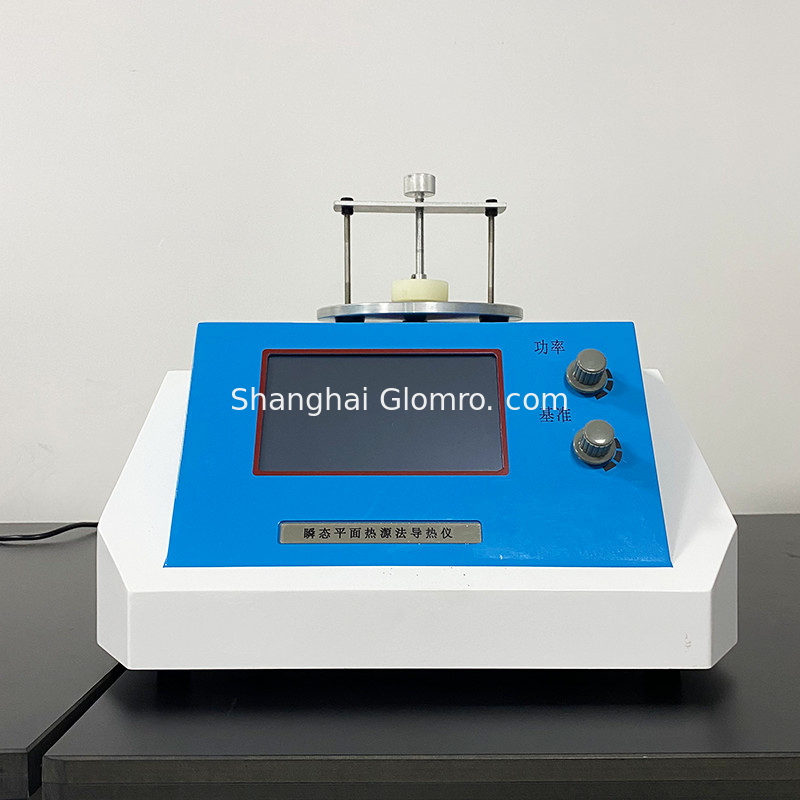

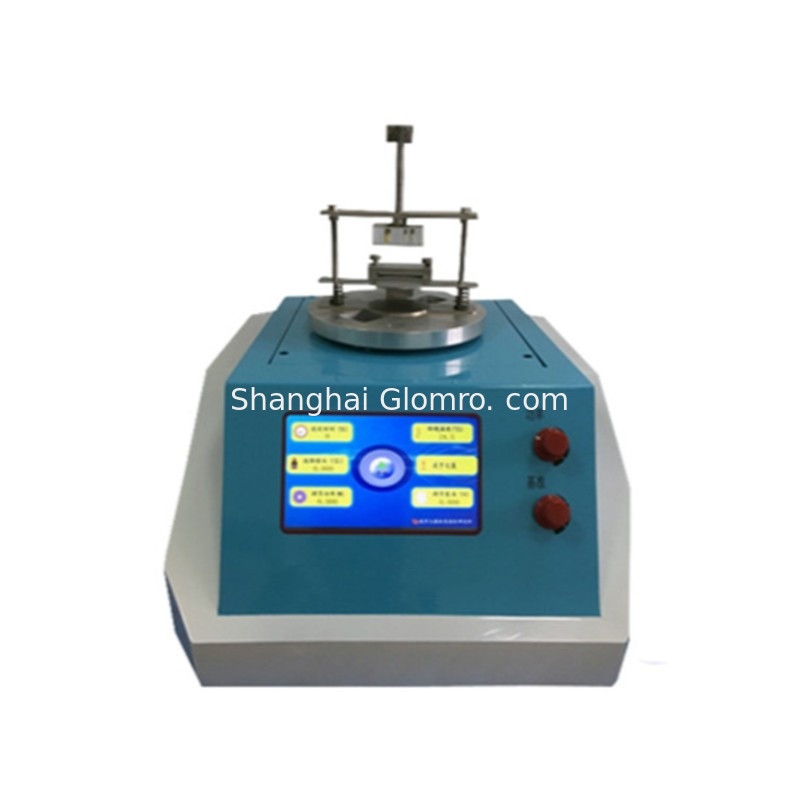

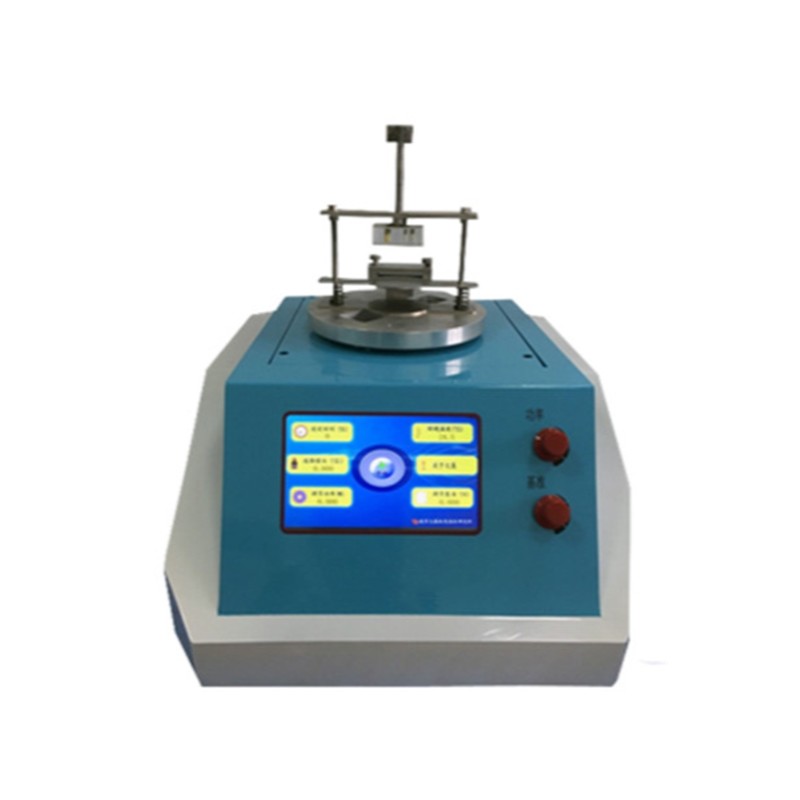

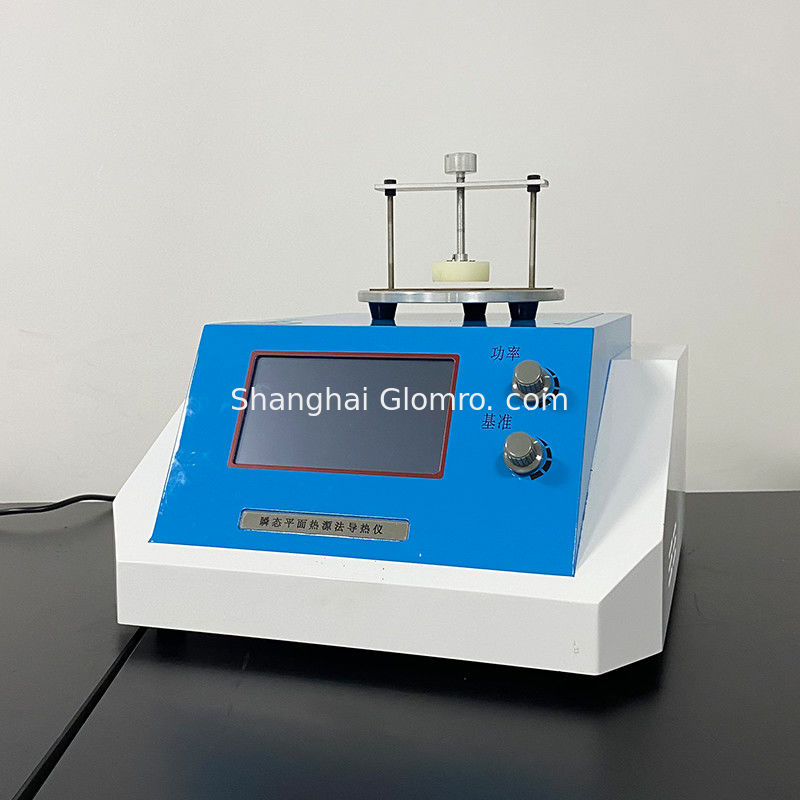

Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 2Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 3Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 4Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 5Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 6Appareil de contrôle plat passager de méthode de source/analyse de conduction thermique/d'analyseur technologie de Tps 7
