Analyseur de conductivité thermique de source transitoire sur plan TPS pour matériaux composites métalliques céramiques

TemporairePvoie de circulationH estmangerSnotreMéthodeThermalConductivitéMéther

Introduction à l'instrument

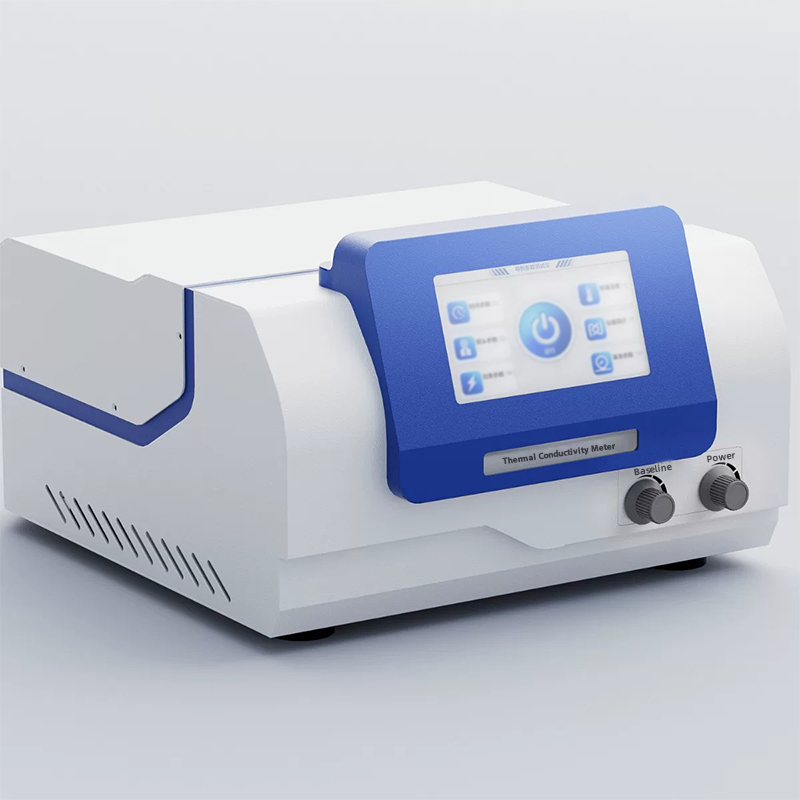

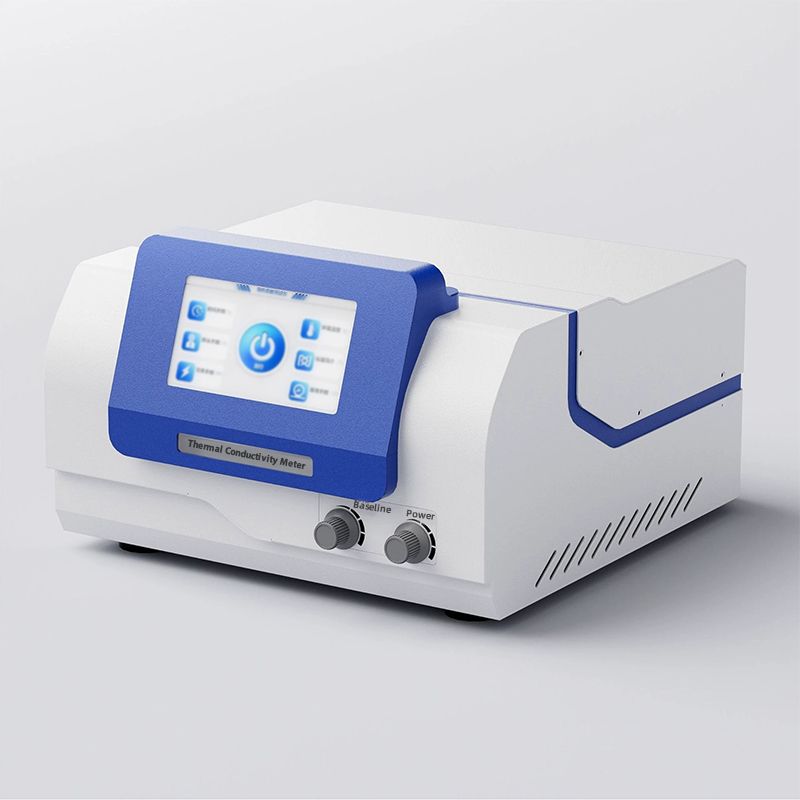

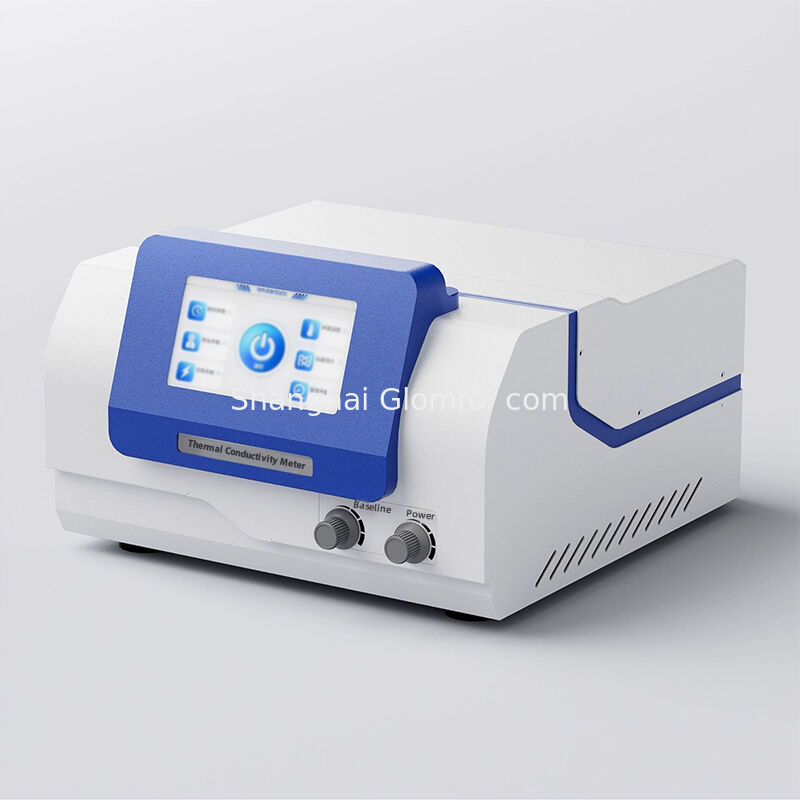

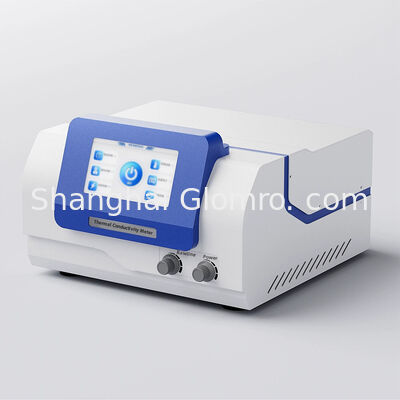

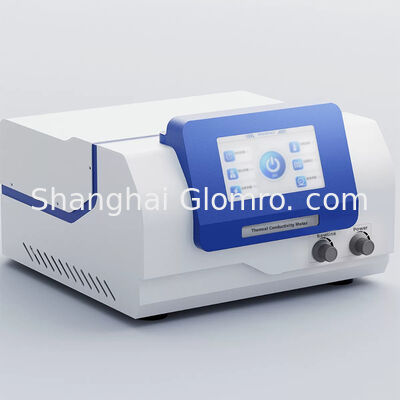

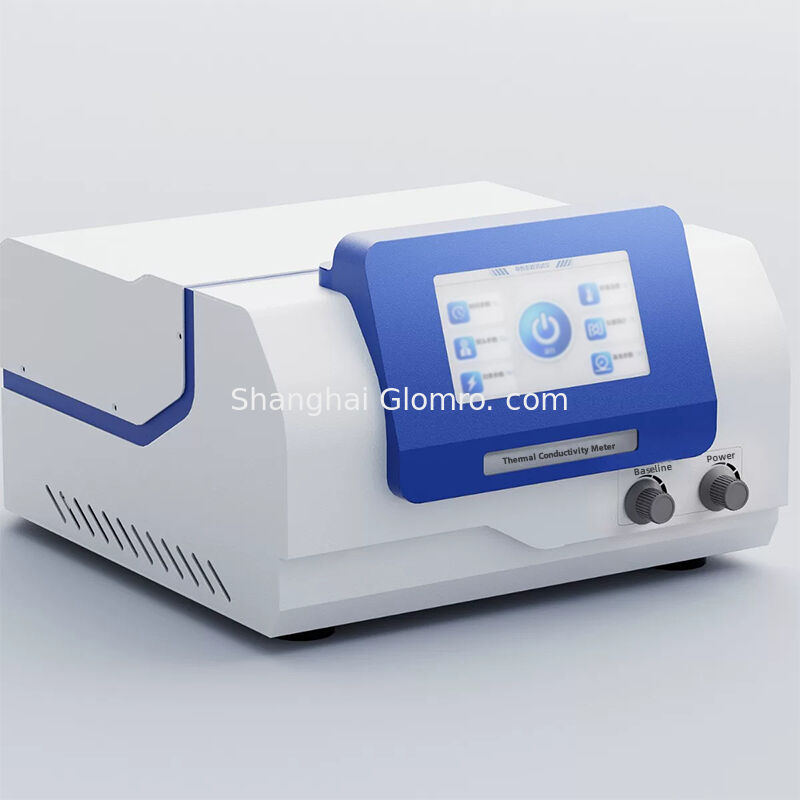

Le BXT-DR-S est un testeur de conductivité thermique développé à l'aide de la technologie de source de chaleur planar transitoire (TPS), qui peut être utilisé pour tester les performances de conductivité thermique de divers types de matériaux.La méthode de la source de chaleur planar transitoire est le dernier type de
Il s'agit d'une méthode d'étude des performances de conductivité thermique qui a porté les techniques de mesure à un tout autre niveau.La capacité de mesurer rapidement et avec précision la conductivité thermique lors de l'étude des matériaux offre une grande commodité pour le contrôle de la qualité des entreprisesL'instrument est facile à utiliser, la méthode est simple et facile à comprendre, et il ne causera pas de dommages à l'échantillon testé.

Principe de fonctionnement

La technologie de la source de chaleur plane transitoire (TPS) est une nouvelle méthode de mesure de la conductivité thermique.Le principe de détermination des propriétés thermiques des matériaux est basé sur la réponse à la température transitoire générée par une source de chaleur en forme de disque avec chauffage par pas dans un milieu infiniUtiliser des matériaux résistants à la chaleur pour créer une sonde plate qui sert à la fois de source de chaleur et de capteur de température.Le coefficient de résistance thermique d'un alliage est linéairement lié à la température et à la résistance, ce qui signifie qu'en comprenant la variation de la résistance, la perte de chaleur peut être déterminée, reflétant ainsi la conductivité thermique du

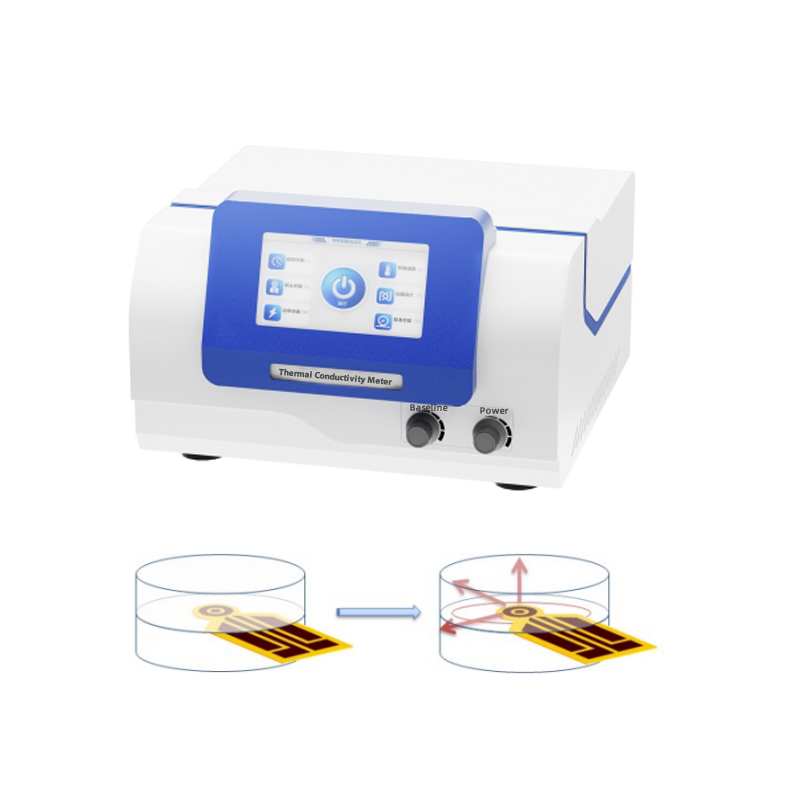

La sonde de cette méthode est une structure en double hélice continue, un film mince formé par gravure d'un alliage conducteur,avec une couche de protection isolante à double couche sur la couche extérieure et une épaisseur très fine, ce qui donne à la sonde une certaine résistance mécanique et maintient l'isolation électrique avec l'échantillon.Lorsque le courant passe à travers la sonde, une certaine augmentation de température est générée et la chaleur générée se diffuse simultanément aux échantillons des deux côtés de la sonde.La vitesse de diffusion thermique dépend des caractéristiques de conductivité thermique du matériauEn enregistrant la température et le temps de réponse de la sonde, la conductivité thermique peut être obtenue directement à partir d'un modèle mathématique.

Objet d'essai

Métaux, céramiques, alliages, minerais, polymères, composites, papier, tissus, plastiques moussés (matériaux isolants thermiques et plaques à surface plane), laine minérale, ciment
les plaques composites renforcées de verre CRC, les plaques de polystyrène de ciment, le béton sandwich, les plaques composites de panneaux d'acier renforcés de verre, les plaques de nid d'abeille en papier, les colloïdes, les liquides, les poudres,solides granulaires et pâteuses, etc., ont un large éventail d'objets d'essai.

Principales caractéristiques

Vous Normes de référence pour les instruments de machines entières: ISO 22007-2;

Vous Le champ d'application des essais est large, les performances des essais sont stables et il se situe au premier rang des instruments similaires en Chine;

Vous La mesure directe, avec un temps d'essai d'environ 5 à 160 secondes qui peut être réglée, permet de mesurer rapidement et précisément la conductivité thermique, ce qui permet d'économiser beaucoup de temps;

Vous Il ne sera pas affecté par la résistance thermique de contact comme la méthode statique;

Vous Aucune préparation spéciale de l'échantillon n'est requise et aucune exigence spécifique n'est imposée quant à la forme de l'échantillon.Les blocs solides n'ont besoin que d'une surface d'échantillonnage relativement lisse et d'une longueur et d'une largeur au moins deux fois supérieures au diamètre de la sonde;

Vous L'exécution d'essais non destructifs sur des échantillons signifie qu'ils peuvent être réutilisés;

Vous La sonde adopte une structure à double hélice pour la conception, combinée à un modèle mathématique dédié, et utilise des algorithmes de base pour analyser et calculer les données collectées sur la sonde;

Vous La conception de la structure de la table d'échantillonnage est intelligente, facile à utiliser, adaptée au placement d'échantillons de différentes épaisseurs, simple et belle en même temps;

Vous L' acquisition de données sur la sonde utilise une puce d' acquisition de données importée
s, qui ont une résolution élevée et peuvent rendre les résultats des essais plus précis et plus fiables;

Vous Le système de contrôle de l'hôte utilise des microprocesseurs ARM, qui ont une vitesse de traitement plus rapide que les microprocesseurs traditionnels, améliorant les capacités d'analyse et de traitement du système,et ce qui donne des résultats de calcul plus précis;

Vous L'instrument peut être utilisé pour la détermination des propriétés thermiques telles que les solides de bloc, les solides de pâte, les solides granulaires, les colloïdes, les liquides, les poudres, les revêtements, les films, les matériaux isolants, etc.;

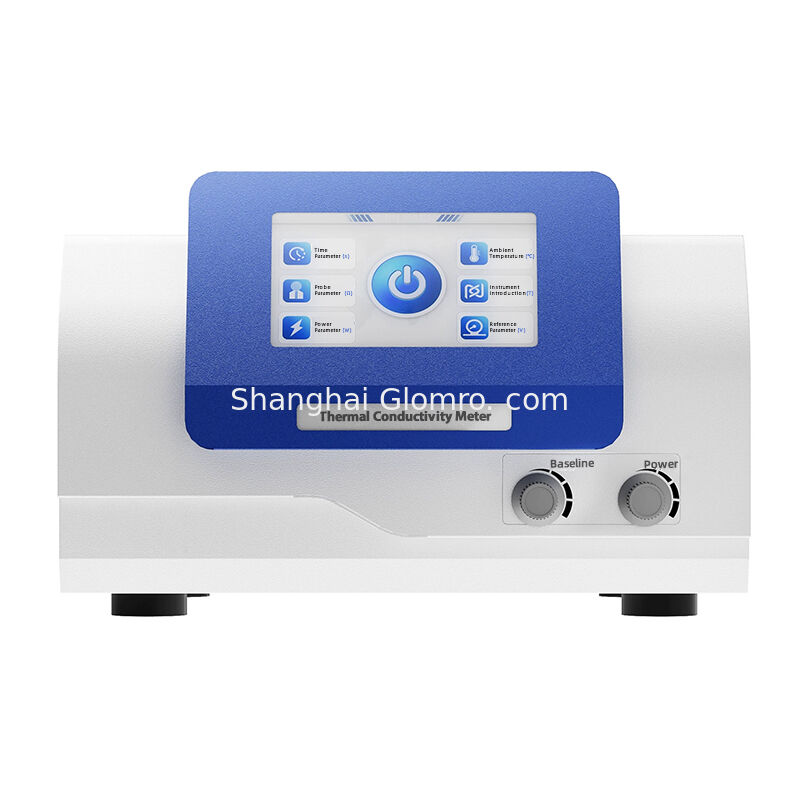

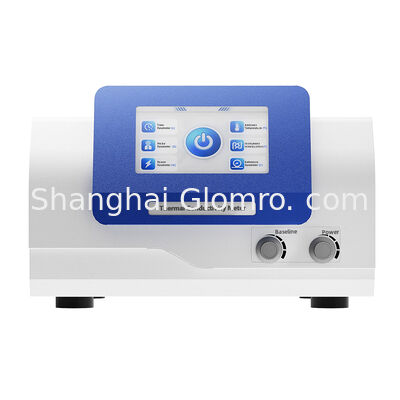

Vous Interface homme-machine intelligente, écran LCD couleur, contrôle par écran tactile, fonctionnement facile et simple;

Vous Des capacités de traitement de données puissantes, un système informatique hautement automatisé de communication de données et de traitement des rapports.

Paramètre technique

Comparé aux autres méthodes, il est plus rapide
, plus simple, et plus cgénéralisé
